NFPA 101, Türkiye Mevzuatı ve Endüstriyel Tesis Uygulamaları Kapsamında Teknik İnceleme

BÖLÜM 1

GİRİŞ

Acil durumlar, çalışma hayatının kaçınılmaz risklerinden biridir. Yangınlar, patlamalar, toksik gaz salınımları, kimyasal döküntüler, yapısal çökmeler, deprem, sabotaj ve benzeri olaylar, birkaç saniye içerisinde normal çalışma düzenini tamamen değiştirebilir. Böyle bir durumda insanların hayatta kalmasını sağlayan en önemli unsur yalnızca yangının söndürülmesi değildir; insanların güvenli, hızlı ve kontrollü şekilde tehlikeli bölgeden uzaklaştırılmasıdır.

Günümüzde gelişmiş ülkelerde yürütülen yangın güvenliği çalışmaları, artık yalnızca yangını söndürmeye değil, insanların güvenli tahliyesini garanti altına almaya odaklanmaktadır. Çünkü yapılan araştırmalar, büyük yangınlarda meydana gelen ölümlerin önemli bir bölümünün doğrudan alev temasından değil; duman solunması, toksik gaz maruziyeti, panik, yön kaybı ve geciken tahliye nedeniyle gerçekleştiğini göstermektedir.

Bu nedenle modern yangın güvenliği anlayışında "Yangını söndürmek kadar insanı güvenli tahliye etmek de hayati önem taşır."

Tahliye planlaması, yalnızca mimari projelerde gösterilen birkaç acil çıkış kapısından ibaret değildir. Etkili bir tahliye sistemi; risk değerlendirmesi, bina tasarımı, kaçış yolları, yangın algılama sistemleri, acil durum aydınlatması, yönlendirme levhaları, yangın kapıları, personel eğitimi ve düzenli tatbikatların bir bütün olarak değerlendirilmesiyle oluşturulur.

Bu kitapta ele alınacak temel konu olan tahliye mesafesi, güvenli tahliye sisteminin en kritik bileşenlerinden biridir. Çünkü çalışanın bulunduğu noktadan güvenli alana ulaşıncaya kadar kat edeceği her metre, hayatta kalma ihtimalini doğrudan etkileyebilir.

YANGIN GÜVENLİĞİNDE TAHLİYE FELSEFESİ

Yangın güvenliği mühendisliği geçmişte büyük ölçüde yangını söndürmeye odaklanırken, günümüzde temel yaklaşım değişmiştir.

Modern sistemlerde öncelik sırası şu şekildedir:

1. Yangının oluşmasını önlemek

2. Yangını erken algılamak

3. İnsanları erken uyarmak

4. Güvenli tahliyeyi sağlamak

5. Yangının yayılmasını sınırlandırmak

6. Söndürme faaliyetlerini başlatmak

Bu sıralama tesadüf değildir. Çünkü insanlar güvenli şekilde binayı terk edemedikten sonra en gelişmiş söndürme sistemleri dahi can kayıplarını tamamen önleyemez.

NFPA 101 Life Safety Code'un temel amacı da tam olarak budur: İnsanların yaşamını koruyacak güvenli kaçış sistemlerini oluşturmak.

Bu nedenle NFPA 101 yalnızca yangın söndürme ekipmanlarını değil;

• kaçış yollarını,

• koridor genişliklerini,

• kapı yönlerini,

• tahliye mesafelerini,

• acil aydınlatmaları,

• çıkış işaretlerini,

• merdivenleri,

• toplanma alanlarını ayrıntılı olarak düzenlemektedir.

NEDEN TAHLİYE MESAFESİ BU KADAR ÖNEMLİDİR?

Bir yangının ilk dakikalarında insanlar çoğu zaman alevlerden değil, dumandan etkilenir.

Duman içerisinde bulunan;

• Karbonmonoksit

• Hidrojen siyanür

• Karbondioksit

• Azot oksitler

• Tahriş edici gazlar çok kısa süre içerisinde insanı etkileyebilir.

Yangın sırasında görüş mesafesi saniyeler içerisinde birkaç metreye kadar düşebilir.

Bunun sonucunda çalışan;

• çıkışı göremez,

• yönünü kaybedebilir,

• paniğe kapılabilir,

• yanlış koridora girebilir,

• yoğun dumana maruz kalabilir.

İşte tahliye mesafesi uzadıkça bütün bu riskler katlanarak artmaktadır. Uluslararası araştırmalar göstermektedir ki,

kaçış mesafesi arttıkça;

• tahliye süresi uzar,

• dumana maruziyet artar,

• panik seviyesi yükselir,

• ezilme riski artar,

• ölüm ihtimali yükselir.

Bu nedenle tahliye mesafesi yalnızca teknik bir sayı değildir. Bu sayı doğrudan insan hayatını temsil eder.

TARİHTE TAHLİYE BAŞARISIZLIKLARINDAN DERSLER

Bugün kullandığımız yönetmeliklerin büyük bölümü geçmişte yaşanan büyük faciaların sonucunda hazırlanmıştır.

Station Nightclub Yangını (ABD – 2003)

Rhode Island'da bir konser sırasında kullanılan piroteknik malzemeler nedeniyle başlayan yangında 100 kişi hayatını kaybetmiştir.

Yangının ilk dakikalarında insanlar en yakın çıkışı kullanmak yerine girdikleri kapıya yönelmiştir. Bu durum;

• dar boğaz

• ezilme

• panik ve kitlesel ölümlere neden olmuştur. Yapılan incelemeler göstermiştir ki, çıkış sayısı kadar insanların çıkışları tanıması da önemlidir.

Grenfell Tower Yangını (İngiltere – 2017)

24 katlı binada meydana gelen yangında 70'in üzerinde kişi yaşamını yitirmiştir. Yangının cephe kaplaması boyunca hızla yayılması tahliye sürecini ciddi şekilde zorlaştırmıştır. Bu olay;

• yangın bölümlendirmesi,

• kaçış yolları,

• duman kontrolü ve bina tasarımının önemini yeniden gündeme taşımıştır.

King's Cross Metro Yangını (Londra – 1987)

Metro istasyonunda başlayan küçük çaplı yangın kısa sürede ölümcül boyuta ulaşmıştır. Tahliye yollarındaki eksiklikler ve duman hareketlerinin yeterince öngörülememesi nedeniyle 31 kişi hayatını kaybetmiştir. Bu olaydan sonra birçok ülkede metro istasyonlarının tahliye kriterleri tamamen değiştirilmiştir.

Soma Maden Faciası (Türkiye – 2014)

Yeraltı madenlerinde meydana gelen en büyük iş kazalarından biri olan Soma faciası, acil durum yönetimi, kaçış yolları, temiz hava istasyonları ve tahliye organizasyonunun ne kadar kritik olduğunu göstermiştir.

Yeraltı madenciliğinde tahliye mesafesi yalnızca metreyle değil;

• temiz hava istasyonları

• kaçış odaları

• alternatif galeriler duman hareketi ile birlikte değerlendirilmektedir.

TAHLİYE MESAFESİ KAVRAMI

Tahliye mesafesi; bir kişinin bulunduğu noktadan başlayarak güvenli alana ulaşıncaya kadar kat etmek zorunda olduğu gerçek yürüyüş mesafesidir. Burada en önemli ifade; gerçek yürüyüş mesafesidir. Çünkü çoğu zaman yapılan en büyük hata; iki nokta arasındaki düz çizgiyi ölçmektir.

Oysa çalışan;

• makinenin etrafından dolaşacaktır,

• kapılardan geçecektir,

• koridor değiştirecektir,

• merdiven kullanacaktır,

• yön değiştirecektir.

Dolayısıyla tahliye mesafesi hiçbir zaman cetvelle ölçülen doğrusal mesafe değildir.

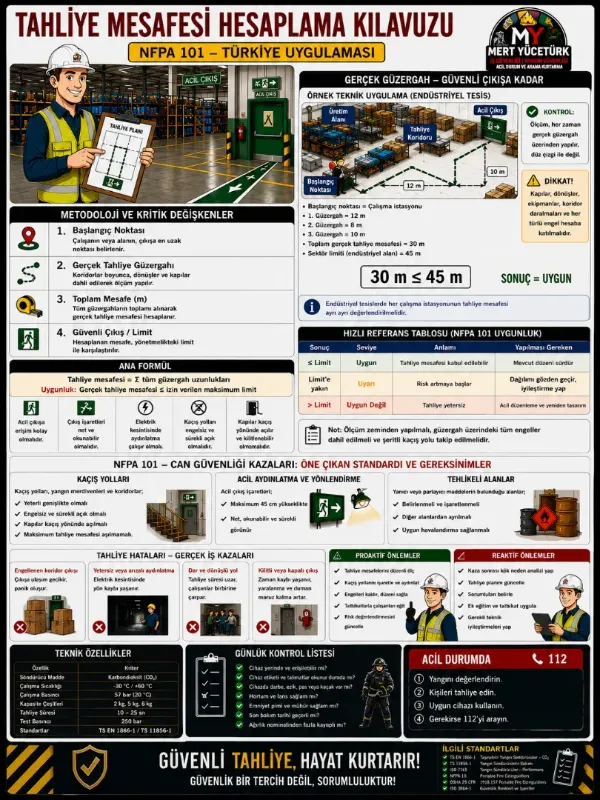

GERÇEK TAHLİYE GÜZERGÂHI NASIL BELİRLENİR?

Profesyonel yangın güvenliği mühendisleri ölçüm yaparken şu prensibi kullanırlar: "İnsan hangi yolu yürüyorsa ölçüm o yol üzerinden yapılır."

Buna göre;

✔ Koridorlar

✔ Yangın kapıları

✔ Merdivenler

✔ Rampalar

✔ Geçiş kapıları

✔ Üretim alanları

✔ Makineler arasındaki geçişler

✔ Güvenlik turnikeleri

hesaplamaya dahil edilir. Dahil edilmeyen tek mesafe, duvarın içinden geçen hayali doğrusal çizgidir.

TAHLİYE MESAFESİNİN HESAPLANMASINDA EN ÇOK YAPILAN HATA

Denetimlerde karşılaşılan en yaygın hata, AutoCAD planı üzerinde cetvelle ölçüm yapılarak tahliye mesafesinin belirlenmesidir. Bu yöntem çoğu zaman yanlış sonuç verir. Çünkü;

• forklift yolları,

• depolama alanları,

• makineler,

• yangın kapıları,

• koridor dönüşleri gerçek yürüyüşü değiştirmektedir.

İyi bir tahliye hesabı mutlaka sahada yürüyerek doğrulanmalıdır.

MODERN TAHLİYE YÖNETİMİ

Artık yalnızca "çıkış kapısı var mı?" sorusu yeterli değildir. Modern yaklaşım aşağıdaki soruları da sorar:

• Çalışan kapıyı biliyor mu?

• Elektrik kesildiğinde yolu bulabilir mi?

• Duman altında levhalar görülebiliyor mu?

• Forklift yolu kapatıyor mu?

• Yangın kapısı açık mı?

• Koridor sürekli kullanılabilir durumda mı?

• Tahliye engellenebilir mi?

• Engelli personel nasıl çıkacak?

• Toplanma alanı yeterli mi?

• Sayım nasıl yapılacak?

İşte tahliye güvenliği, bu soruların tamamına "evet" cevabı verilebildiğinde sağlanmış olur.

SONUÇ

Tahliye mesafesi, yalnızca mimari projelerde yer alan teknik bir değer değil, insanların yaşam hakkını doğrudan etkileyen hayati bir güvenlik kriteridir. Bir binada yangın algılama sistemi, sprinkler veya gelişmiş söndürme sistemleri bulunabilir; ancak çalışanlar güvenli çıkışlara zamanında ulaşamıyorsa bu sistemlerin sağlayacağı koruma sınırlı kalacaktır.

Bu nedenle tahliye mesafeleri, yalnızca yönetmelik gereği hesaplanan sayılar olarak görülmemeli; gerçek saha koşulları, insan davranışları, bina kullanımı ve olası acil durum senaryoları dikkate alınarak düzenli şekilde gözden geçirilmelidir. Güvenli tahliye, doğru planlama ile başlar ve sürekli eğitim ile sürdürülebilir hale gelir.

BÖLÜM 2

YANGIN DİNAMİĞİ, DUMAN HAREKETLERİ, İNSAN DAVRANIŞI VE TAHLİYE SÜRESİ ANALİZİ

GİRİŞ

Bir yapıda meydana gelen yangın sırasında insanların güvenli şekilde tahliye edilmesini etkileyen en önemli unsur yalnızca kaçış yollarının uzunluğu değildir. Yangının gelişim hızı, dumanın yayılımı, sıcaklık artışı, toksik gaz oluşumu ve insanların olaya verdiği psikolojik tepkiler, tahliye başarısını doğrudan etkileyen faktörlerdir.

Tahliye mesafesi hesaplamalarının doğru yapılabilmesi için yalnızca metre cinsinden mesafe hesaplamak yeterli değildir. Aynı zamanda bu mesafenin hangi süre içerisinde güvenli şekilde kat edilebileceğinin de belirlenmesi gerekir.

Yangın güvenliği mühendisliğinde bu değerlendirme ASET (Available Safe Egress Time) ve RSET (Required Safe Egress Time) kavramları kullanılarak yapılmaktadır.

Bu bölümde yangının gelişim süreci, duman hareketleri, insan davranışları ve tahliye süresi mühendislik bakış açısıyla ele alınacaktır.

YANGIN NEDİR?

Yangın; yanıcı madde, oksijen ve yeterli ısı kaynağının bir araya gelmesiyle başlayan kontrolsüz yanma olayıdır.

Modern yangın güvenliği mühendisliği, yangını yalnızca bir alev olayı olarak değerlendirmez.

Yangın sırasında aynı anda oluşan temel tehlikeler şunlardır:

• Alev yayılımı

• Isı artışı

• Duman oluşumu

• Zehirli gazlar

• Oksijen azalması

• Yapısal dayanımın zayıflaması

• Görüş mesafesinin azalması

• Psikolojik panik

İnsan hayatını tehdit eden unsur çoğu zaman alev değil, bu etkilerin birleşimidir.

YANGININ GELİŞİM EVRELERİ

Bir yangın genellikle dört temel evreden oluşur.

1. Başlangıç Evresi (Incipient Stage)

Yangının henüz küçük olduğu dönemdir.

Bu aşamada;

• sıcaklık düşüktür,

• duman sınırlıdır,

• görüş mesafesi yüksektir,

• söndürme ihtimali oldukça fazladır.

Taşınabilir yangın söndürücüler en etkili bu aşamada kullanılır.

2. Büyüme Evresi (Growth Stage)

Bu aşamada yangın hızla gelişmeye başlar.

Özellikle;

• mobilyalar

• plastikler

• kablolar

• izolasyon malzemeleri yanmaya başladığında yangının yayılma hızı katlanarak artar.

Bu evrede;

• sıcaklık yükselir.

• yoğun duman oluşur.

• toksik gaz miktarı artar.

• görüş azalır.

Tahliye için en kritik zaman aralığı bu dönemdir.

3. Tam Gelişmiş Yangın (Fully Developed Fire)

Yangının en tehlikeli evresidir.

Bu aşamada;

• ortam sıcaklığı 800–1200°C seviyelerine ulaşabilir.

• tüm yanıcı maddeler yanmaktadır.

• oksijen seviyesi hızla düşmektedir.

• yapısal elemanlar dayanım kaybetmeye başlar.

Bu aşamadan sonra bina içerisinde güvenli tahliye çoğu zaman mümkün değildir.

4. Sönme Evresi (Decay Stage)

Yanıcı madde veya oksijen azalmaya başladığında yangın zayıflar.

Ancak;

• karbonmonoksit seviyesi yükselir.

• patlama riski devam eder.

• çökme tehlikesi oluşabilir.

Bu nedenle yangın sönüyor görünse bile ortam güvenli kabul edilmez.

DUMAN NEDEN YANGINDAN DAHA TEHLİKELİDİR?

İnsanlar çoğu zaman yangında yanarak değil;

• dumanı soluyarak,

• yönünü kaybederek,

• bayılarak hayatını kaybetmektedir.

Uluslararası araştırmalara göre yangın ölümlerinin yaklaşık %70–80'i duman ve toksik gazlara maruz kalma ile ilişkilidir.

Duman;

• görüşü azaltır,

• nefes almayı zorlaştırır,

• panik oluşturur,

• yön tayinini engeller.

Yoğun duman içerisinde kişi birkaç metre ilerledikten sonra bulunduğu koridoru dahi tanıyamayabilir.

DUMAN NASIL HAREKET EDER?

Yangın sırasında oluşan sıcak gazlar yükselir. Bu olayın temel nedeni yoğunluk farkıdır. Sıcak hava yükselirken, zeminden daha soğuk hava yangın bölgesine doğru hareket eder.

Bu nedenle;

• merdiven boşlukları

• asansör boşlukları

• şaftlar

• havalandırma kanalları dumanın en hızlı yayıldığı alanlardır.

Bu durum "baca etkisi (Stack Effect)" olarak adlandırılır. Yüksek binalarda baca etkisi nedeniyle duman birkaç dakika içerisinde birçok kata yayılabilir.

DUMAN TABAKASI

Kapalı alanlarda oluşan sıcak gazlar tavanda birikmeye başlar. Zaman ilerledikçe, duman tabakası aşağı doğru iner.

İlk başta;

Tavan → temiz hava

Zemin → temiz hava

Birkaç dakika sonra;

Tavan → yoğun duman

Orta seviye → sıcak gaz

Zemin → sınırlı temiz hava

Daha sonra; tüm hacim dumana dolabilir. Bu nedenle yangın sırasında insanların çömelerek ilerlemesi önerilir.

TOKSİK GAZLAR

Yangın sırasında ortaya çıkan gazların büyük bölümü görünmez.En tehlikeli olanları;

Karbonmonoksit (CO)

Renksizdir, kokusuzdur. Hemoglobine oksijenden yaklaşık 200 kat daha güçlü bağlanır.

Sonuç olarak;

• baş dönmesi

• bilinç kaybı

• ölüm oluşabilir.

Hidrojen Siyanür (HCN)

Özellikle;

• poliüretan

• sünger

• sentetik kumaşlar yanarken oluşur. Çok düşük miktarlarda bile ölümcüldür.

Karbondioksit

Kapalı alanlarda oksijen oranını düşürür. Yüksek konsantrasyonlarda nefes almayı zorlaştırır.

GÖRÜŞ MESAFESİ

Normal şartlarda insan onlarca metre ileriyi görebilir. Yangında ise, görüş mesafesi;

• 10 metre

• 5 metre

• 2 metre ve hatta 1 metrenin altına kadar düşebilir.

Bu nedenle yönlendirme levhalarının;

• aydınlatmalı,

• fotolüminesan,

• standartlara uygun olması gerekir.

İNSAN DAVRANIŞI

Yangın güvenliği mühendisliği yalnızca binayı değil insanı da inceler. Gerçek olaylarda insanların büyük kısmı;

hemen kaçmaya başlamaz. İlk tepki çoğu zaman; "Biri kontrol etsin." şeklindedir.

İnsanlar;

• alarmı önemsemeyebilir,

• yanlış alarm olduğunu düşünebilir,

• bilgisayarını kapatmaya çalışabilir,

• kişisel eşyalarını toplamaya başlayabilir.

Bu süreye; Ön Hareket Süresi (Pre-Movement Time) adı verilir. Bazı olaylarda bu süre; 5 dakikayı aşabilmektedir.

PANİK HER ZAMAN GÖRÜLDÜĞÜ GİBİ DEĞİLDİR

Filmlerde insanların çığlık atarak koştuğu görülür. Gerçek olaylarda ise, çok daha farklı davranışlar görülmektedir.

Örneğin;

• insanlar tanıdık kapıya yönelir.

• en yakın çıkışı kullanmaz.

• kalabalığı takip eder.

• yönlendirme levhalarını görmez.

• asansörü kullanmaya çalışır.

Bu davranışlar tahliye süresini uzatmaktadır.

ASET VE RSET KAVRAMLARI

Modern tahliye hesaplamalarının temelini bu iki kavram oluşturur.

ASET

Available Safe Egress Time, Türkçesi; "Güvenli Tahliye İçin Kullanılabilir Süre". Yangın başladıktan sonra ortamın yaşanabilir olduğu maksimum süredir. Örneğin; dumanın zemine inmesi; 8 dakika sürüyorsa;

ASET = 8 dakika

RSET

Required Safe Egress Time, Bir kişinin güvenli şekilde binayı terk etmesi için gereken süredir. Bu süre;

• Alarmın algılanması

• Karar verme

• Yürüyüş

• Kapıdan çıkış

• Toplanma alanına ulaşma sürelerinin toplamıdır.

GÜVENLİ TAHLİYE KRİTERİ

Yangın güvenliği mühendisliğinde temel kural şudur: RSET daima ASET'ten küçük olmalıdır.

Örneğin; Yangın ortamı 10 dakika güvenli kalıyorsa,

(ASET = 10 dk)

İnsanların tahliyesi; 7 dakikada tamamlanıyorsa,

(RSET = 7 dk) tahliye başarılı kabul edilir.

Ancak; RSET = 12 dakika olursa; insanlar ortam güvenliğini kaybettikten sonra hâlâ bina içerisinde bulunacağından ciddi risk oluşur. Bu nedenle yalnızca mesafeyi değil, bu mesafenin hangi sürede kat edileceğini de değerlendirmek gerekir.

TAHLİYE HIZINI ETKİLEYEN FAKTÖRLER

Her insan aynı hızla hareket etmez. Tahliye süresini etkileyen başlıca faktörler:

• Yaş

• Fiziksel kondisyon

• Engellilik durumu

• Çocuklar

• Yaşlı bireyler

• Hamileler

• Taşınan yük

• Koridor genişliği

• Duman yoğunluğu

• Panik seviyesi

• Aydınlatma durumu

• Merdiven eğimi

• Zeminin kayganlığı

• Kalabalık yoğunluğu

Bu nedenle büyük tesislerde tahliye planları hazırlanırken yalnızca teorik yürüyüş hızları değil, gerçek kullanıcı profilleri de dikkate alınmalıdır.

ENDÜSTRİYEL TESİSLERDE DURUM

Madenler, tüneller, proses tesisleri ve ağır sanayi işletmelerinde tahliye planlaması; standart ofis binalarına göre çok daha karmaşıktır.

Bunun başlıca nedenleri şunlardır:

• Uzun koridorlar ve galeriler,

• Ağır ekipmanların oluşturduğu fiziksel engeller,

• Patlayıcı veya toksik maddelerin varlığı,

• Gürültü nedeniyle alarmın geç algılanabilmesi,

• Vardiyalı çalışma düzeni,

• Düşük görüş koşulları,

• Yeraltı veya kapalı hacimlerde sınırlı alternatif kaçış yolları.

Bu tür tesislerde tahliye planları hazırlanırken yalnızca çıkış mesafeleri değil; güvenli sığınma alanları, temiz hava istasyonları, acil durum haberleşmesi ve kurtarma ekiplerinin müdahale süreleri de değerlendirilmelidir.

SONUÇ

Yangın güvenliği mühendisliğinde başarılı bir tahliye planı, yalnızca mimari tasarıma değil; yangının gelişim sürecinin, duman hareketlerinin, insan davranışlarının ve tahliye sürelerinin birlikte analiz edilmesine dayanır. ASET ve RSET gibi mühendislik kavramları, bir yapının gerçekten güvenli olup olmadığını ortaya koyan temel göstergelerdir. Tahliye mesafesi hesapları bu analizlerden bağımsız düşünülemez; çünkü amaç yalnızca çıkışa ulaşmak değil, ortam yaşanabilirliğini kaybetmeden güvenli alana ulaşmaktır.

BÖLÜM 3

NFPA 101, NFPA 1, IBC, OSHA VE TÜRKİYE MEVZUATINA GÖRE TAHLİYE MESAFELERİ

GİRİŞ

Tahliye mesafelerinin belirlenmesi yalnızca mimari tercih veya işletme deneyimine göre yapılamaz. Güvenli tahliye sistemleri; bilimsel çalışmalar, yangın mühendisliği prensipleri ve ulusal/uluslararası standartlar doğrultusunda tasarlanmalıdır. Dünya genelinde farklı ülkeler kendi yapı yönetmeliklerine sahip olmakla birlikte, birçok düzenleme ortak mühendislik ilkelerine dayanmaktadır.

Yangın güvenliği açısından en yaygın kullanılan standartlar arasında NFPA 101 Life Safety Code, NFPA 1 Fire Code, International Building Code (IBC), OSHA düzenlemeleri, ISO standartları ve Türkiye'de yürürlükte bulunan Binaların Yangından Korunması Hakkında Yönetmelik yer almaktadır.

Bu bölümde söz konusu standartların tahliye mesafeleriyle ilgili temel yaklaşımları, ortak noktaları ve uygulamadaki karşılıkları incelenecektir.

NFPA NEDİR?

NFPA (National Fire Protection Association), 1896 yılında Amerika Birleşik Devletleri'nde kurulmuş, yangın güvenliği alanında dünyanın en saygın teknik kuruluşlarından biridir. NFPA standartları yalnızca ABD'de değil; madencilik, enerji, petrokimya, havacılık ve ağır sanayi gibi sektörlerde dünya genelinde referans olarak kullanılmaktadır.

NFPA standartlarının amacı yalnızca yangını söndürmek değil; yangının önlenmesi, erken algılanması, güvenli tahliye, yapısal koruma ve acil durum yönetiminin bütüncül şekilde ele alınmasını sağlamaktır.

NFPA 101 LIFE SAFETY CODE

NFPA 101 Life Safety Code, insan hayatının korunmasına odaklanan temel standarttır. Bu standardın merkezinde şu ilke yer alır: "İnsanlar, yangın veya diğer acil durumlar sırasında kabul edilebilir risk seviyesinde güvenli bir yere ulaşabilmelidir."

NFPA 101, yapı türüne göre tahliye kriterlerini belirler. Bunlar arasında:

• Ofis binaları

• Endüstriyel tesisler

• Depolar

• Eğitim yapıları

• Hastaneler

• Oteller

• Toplanma amaçlı yapılar

• Yeraltı tesisleri gibi farklı kullanım sınıfları bulunur.

Standart; kaçış yollarının sayısı, genişliği, uzunluğu, çıkış kapılarının özellikleri, yönlendirme sistemleri ve acil aydınlatma gibi konuları ayrıntılı şekilde düzenler.

NFPA 101'E GÖRE TAHLİYE MESAFESİ

NFPA 101'e göre tahliye mesafesi; bir kişinin bulunduğu noktadan başlayarak güvenli çıkışa kadar izlemesi gereken gerçek yürüyüş güzergâhıdır.

Hesaplamada:

• Duvarların içinden geçiliyormuş gibi düz çizgi kullanılmaz.

• İnsan hangi yolu yürüyecekse ölçüm o güzergâh üzerinden yapılır.

• Kapılar, dönüşler ve merdivenler hesaplamaya dahildir.

• Geçici engeller değil, kalıcı yapı elemanları esas alınır.

Standart, yapı kullanım sınıfına ve yangın koruma sistemlerine bağlı olarak izin verilen azami tahliye mesafelerini tanımlar. Otomatik sprinkler sistemi bulunan yapılarda bazı kullanım türleri için daha uzun kaçış mesafelerine izin verilebilir; ancak bu durum hiçbir zaman risk değerlendirmesinin yerine geçmez.

NFPA 1 FIRE CODE

NFPA 1, yangın güvenliği yönetimi ve işletme uygulamalarını kapsayan kapsamlı bir yangın kodudur. Bina kullanım süresince güvenliğin korunmasına odaklanır.

Tahliye açısından NFPA 1'in öne çıkan hükümleri şunlardır:

• Kaçış yolları sürekli açık tutulmalıdır.

• Acil çıkış kapıları önünde depolama yapılamaz.

• Çıkış güzergâhları kolay görülebilir şekilde işaretlenmelidir.

• Acil aydınlatma sistemleri düzenli olarak test edilmelidir.

• Yangın kapıları kendiliğinden kapanabilir özellikte olmalıdır.

• Kaçış yolları, kullanım amacı dışında değerlendirilemez.

Bu hükümler, sadece proje aşamasını değil; işletmenin günlük faaliyetlerini de kapsar.

INTERNATIONAL BUILDING CODE (IBC)

International Building Code (IBC), özellikle yeni yapıların tasarımında kullanılan uluslararası bir yapı kodudur.

IBC'de tahliye planlaması şu temel ilkeler üzerine kuruludur:

• Bina kullanım sınıfı

• Yangın yükü

• Kullanıcı yoğunluğu

• Kat sayısı

• Yapı yüksekliği

• Otomatik söndürme sistemleri

• Kaçış kapasitesi

IBC, tahliye mesafesini yalnızca metre cinsinden değil; bina kapasitesi ve çıkış kapasitesi ile birlikte değerlendirir. Böylece yüksek nüfuslu yapılarda yalnızca mesafe değil, aynı anda güvenli tahliye edilebilecek kişi sayısı da hesaplamaya dâhil edilir.

OSHA DÜZENLEMELERİ

ABD İş Sağlığı ve Güvenliği İdaresi (OSHA), işyerlerinde çalışanların güvenli tahliyesi için temel yükümlülükler tanımlar.

OSHA'ya göre işveren;

• Tahliye planı hazırlamalı,

• Çalışanları eğitmeli,

• Acil çıkış yollarını sürekli kullanılabilir durumda tutmalı,

• Acil durum tatbikatları gerçekleştirmeli,

• Kaçış yollarının işaretlenmesini sağlamalıdır.

OSHA ayrıca işyerlerinde tahliye planlarının yazılı olmasını ve çalışanların bu planlara erişebilmesini ister.

TÜRKİYE'DEKİ TEMEL MEVZUAT

Türkiye'de tahliye planlaması çeşitli mevzuat hükümleri ile düzenlenmektedir.

Başlıca düzenlemeler şunlardır:

• 6331 Sayılı İş Sağlığı ve Güvenliği Kanunu

• Binaların Yangından Korunması Hakkında Yönetmelik

• İşyerlerinde Acil Durumlar Hakkında Yönetmelik

• Yapı İşlerinde İş Sağlığı ve Güvenliği Yönetmeliği

• TS EN ISO 7010

• TS ISO 23601

• TS EN 1838

Bu düzenlemeler birlikte değerlendirildiğinde işverenlerin çalışanların güvenli tahliyesini sağlayacak fiziksel ve organizasyonel tedbirleri almakla yükümlü olduğu açıkça görülmektedir.

BİNALARIN YANGINDAN KORUNMASI HAKKINDA YÖNETMELİK

Türkiye'de tahliye planlamasının temelini oluşturan düzenleme Binaların Yangından Korunması Hakkında Yönetmeliktir.

Yönetmelik;

• Kaçış yolları

• Çıkış sayıları

• Koridor genişlikleri

• Merdivenler

• Yangın güvenlik holleri

• Acil çıkış kapıları

• Acil yönlendirme işaretleri

• Acil aydınlatma

• Yangın dayanımı gibi birçok konuyu ayrıntılı olarak düzenlemektedir.

Yönetmelikte öngörülen kaçış mesafeleri, binanın kullanım amacı ve yangın güvenlik sistemleri dikkate alınarak belirlenir.

İŞYERLERİNDE ACİL DURUMLAR HAKKINDA YÖNETMELİK

Bu yönetmelik, işverenin acil durumlara hazırlık yükümlülüklerini tanımlar.

İşveren;

• Acil durumları önceden belirlemeli,

• Risk değerlendirmesi yapmalı,

• Tahliye planı hazırlamalı,

• Acil durum ekipleri oluşturmalı,

• Tatbikat gerçekleştirmeli,

• Toplanma alanlarını belirlemelidir.

Bu yönetmelik, tahliye mesafesi hesaplamalarının yalnızca bina tasarımında değil; işletme organizasyonunda da dikkate alınmasını zorunlu kılar.

TS EN ISO 7010

Bu standart, güvenlik işaretlerinin tasarımını belirler.

Tahliye açısından en önemli işaretler:

• Acil çıkış

• Kaçış yönü

• Toplanma alanı

• İlk yardım noktası

• Yangın ekipmanı yönlendirmeleri

Standart sembollerin kullanılması, farklı dil konuşan kişilerin dahi yönlendirmeleri kolayca anlayabilmesini sağlar.

TS ISO 23601

Bu standart, bina içerisinde kullanılan kaçış planlarının hazırlanmasına ilişkin esasları belirler.

Standarta göre planlarda;

• "Buradasınız" noktası,

• Kaçış güzergâhı,

• Acil çıkışlar,

• Yangın söndürme ekipmanları,

• İlk yardım noktaları,

• Toplanma alanı bilgileri açık ve anlaşılır şekilde gösterilmelidir.

TS EN 1838

TS EN 1838, acil durum aydınlatmasının performans kriterlerini belirleyen standarttır.

Yangın sırasında elektrik kesintisi yaşanması hâlinde;

• kaçış yollarının,

• yönlendirme levhalarının,

• merdivenlerin,

• çıkış kapılarının görünebilir olması için yeterli aydınlatma sağlanmalıdır.

STANDARTLARIN ORTAK FELSEFESİ

Farklı isimlere sahip olsalar da tüm standartlar aynı temel prensip üzerinde birleşir:

• Yangını erken algıla.

• İnsanları hızla uyar.

• Güvenli kaçış yolları oluştur.

• Tahliye süresini azalt.

• Kaçış yollarını her zaman kullanılabilir durumda tut.

• Çalışanları düzenli olarak eğit.

• Acil durum planlarını test et.

Bu yaklaşım, can kayıplarını azaltmanın en etkili yöntemidir.

SAHADA EN SIK GÖRÜLEN UYGUNSUZLUKLAR

Denetimlerde sıkça karşılaşılan uygunsuzluklar şunlardır:

• Acil çıkış kapılarının kilitli tutulması,

• Kaçış koridorlarında malzeme depolanması,

• Yangın kapılarının takozla açık bırakılması,

• Acil yönlendirme levhalarının çalışmaması,

• Acil aydınlatma bataryalarının arızalı olması,

• Kaçış planlarının güncel olmaması,

• Çalışanların toplanma alanını bilmemesi,

• Tatbikatların yalnızca evrak üzerinde yapılması.

Bu eksiklikler, en iyi tasarlanmış tahliye planını dahi etkisiz hâle getirebilir.

SONUÇ

Tahliye mesafeleri, ulusal ve uluslararası standartlarla belirlenmiş teknik kriterlere dayanır. NFPA, IBC, OSHA ve Türkiye mevzuatı farklı ayrıntılar içerse de ortak amaç; insanların acil durumlarda en kısa sürede güvenli alana ulaşmasını sağlamaktır. Başarılı bir tahliye sistemi yalnızca proje aşamasında değil, işletmenin tüm yaşam döngüsü boyunca düzenli denetim, bakım, eğitim ve tatbikatlarla desteklenmelidir.

BÖLÜM 4

TAHLİYE MESAFESİ HESAPLAMA METODOLOJİSİ VE MÜHENDİSLİK UYGULAMALARI

GİRİŞ

Bir binada veya endüstriyel tesiste güvenli tahliye planı hazırlanırken en çok yapılan hata, tahliye mesafesini yalnızca iki nokta arasındaki doğrusal uzaklık olarak değerlendirmektir. Oysa gerçek tahliye hesabı; insan davranışını, yapı geometrisini, kaçış yollarını, kapıların konumunu, merdivenleri, koridor genişliklerini, kullanıcı yoğunluğunu ve olası engelleri birlikte ele alan çok disiplinli bir mühendislik çalışmasıdır.

Tahliye mesafesi hesaplaması, yalnızca yangın yönetmeliklerine uyum sağlamak için yapılan bir işlem değildir. Doğru hesaplama sayesinde:

• Acil çıkış sayısı belirlenebilir.

• Kaçış yollarının yeterliliği doğrulanabilir.

• Tahliye süresi hesaplanabilir.

• Darboğaz (bottleneck) noktaları tespit edilebilir.

• Duman kontrol stratejileri geliştirilebilir.

• Toplanma alanı kapasitesi planlanabilir.

• Acil durum ekiplerinin müdahale planı optimize edilebilir.

Bu bölümde, tahliye mesafesi hesaplamasının saha uygulamalarında kullanılan yöntemleri adım adım ele alacağız.

TAHLİYE MESAFESİ HESAPLAMASININ AMACI

Tahliye mesafesi hesabının temel amacı, herhangi bir noktada bulunan kişinin güvenli çıkışa ulaşmak için kat edeceği gerçek yürüyüş mesafesini belirlemektir.

Bu hesaplama sayesinde aşağıdaki sorular cevaplanır:

• Çalışan en yakın çıkışa kaç metre yürümektedir?

• İkinci alternatif çıkış yeterince erişilebilir midir?

• Kaçış yolu yönetmelik limitlerini aşıyor mu?

• Kaçış güzergâhı üzerinde darboğaz var mı?

• Acil durumda aynı anda kaç kişi bu güzergâhı kullanacaktır?

• Tahliye süresi güvenli sınırlar içerisinde midir?

Bu soruların cevabı, tahliye planının güvenilirliğini belirleyen temel göstergelerdir.

HESAPLAMAYA BAŞLAMADAN ÖNCE TOPLANMASI GEREKEN VERİLER

Profesyonel bir tahliye hesabı için aşağıdaki bilgiler eksiksiz olarak toplanmalıdır:

Yapıya ait bilgiler

• Mimari planlar

• Vaziyet planı

• Kat planları

• Kesitler

• Yangın kaçış planları

Kullanım bilgileri

• Çalışan sayısı

• Ziyaretçi kapasitesi

• Vardiya düzeni

• Engelli çalışan sayısı

• Riskli alanlar

Yangın güvenlik sistemleri

• Sprinkler sistemi

• Yangın algılama sistemi

• Acil anons sistemi

• Duman kontrol sistemi

• Basınçlandırılmış merdivenler

Fiziksel bilgiler

• Koridor genişlikleri

• Kapı genişlikleri

• Merdiven ölçüleri

• Tavan yüksekliği

• Yapı yüksekliği

EN UZAK NOKTA NASIL BELİRLENİR?

Tahliye hesabı her zaman en uzak noktadan başlar.

Ancak burada önemli bir ayrıntı vardır.

En uzak nokta;

yalnızca metre olarak en uzak yer değildir.

Aynı zamanda;

• erişimi zor,

• dönüş sayısı fazla,

• makine yoğunluğu yüksek,

• çalışan sayısı fazla olan noktalar da değerlendirilmelidir.

Örneğin; Bir bakım atölyesi çıkış kapısına 40 metre uzaklıkta olabilir.

Ancak; kimyasal depo 32 metre uzaklıktadır. Normalde 40 metre daha uzaktır. Ancak kimyasal depoda;

• patlama riski

• toksik gaz

• yüksek yangın yükü bulunduğundan öncelikli değerlendirme gerektirir.

KUŞ UÇUŞU MESAFE HESABI NEDEN YANLIŞTIR?

Sahada en fazla karşılaşılan hatalardan biri budur. Örneğin; Bir üretim sahasında, başlangıç ile çıkış arasındaki düz mesafe 30 metredir.

Ancak gerçekte çalışan;

• makinenin etrafından dolaşır

• forklift yolunu geçer

• iki kapıdan geçer

• merdiven kullanır.

Sonuç: Gerçek yürüyüş 48 metre olabilir. İşte yönetmeliklerin istediği hesaplama budur.

GERÇEK YÜRÜYÜŞ GÜZERGÂHI NASIL BELİRLENİR?

Profesyonel tahliye hesabında şu yöntem uygulanır. Çalışanın bulunduğu yerden başlanır. İzlediği her adım kayıt altına alınır.

Sırasıyla;

✓ Çalışma alanı

↓

✓ Koridor

↓

✓ Yangın kapısı

↓

✓ Merdiven

↓

✓ Çıkış holü

↓

✓ Acil çıkış

↓

✓ Toplanma alanı

Toplam yürüyüş mesafesi hesaplanır.

ÖLÇÜM YÖNTEMLERİ

Lazer Mesafe Ölçer

En doğru yöntemlerden biridir.

Avantajları

• ±2 mm hassasiyet

• Hızlı ölçüm

• Dijital kayıt

• Büyük tesislerde kolay kullanım

Ölçü Tekerleği

Özellikle;

• açık alanlar

• uzun koridorlar

• tüneller için kullanılır.

AutoCAD Ölçümü

Mimari proje üzerinden yapılır. Ancak, mutlaka saha ölçümüyle doğrulanmalıdır. Çünkü, projedeki duvar, makine, depolama alanı gerçekte değişmiş olabilir.

BIM (Building Information Modeling)

Yeni projelerde tercih edilmektedir. Avantajları

• Üç boyutlu analiz

• Kaçış simülasyonu

• Kişi yoğunluğu analizi

• Yangın senaryoları

KORİDOR GENİŞLİĞİNİN ETKİSİ

Tahliye süresi yalnızca mesafeye bağlı değildir. Koridor genişliği de kritik öneme sahiptir.

Örneğin; 150 kişi tek koridordan çıkmaktadır. Koridor; 90 cm ise tıkanma oluşabilir.

Aynı koridor; 180 cm olduğunda akış iki katına yaklaşabilir. Bu nedenle; mesafe kısa olsa bile dar koridor tahliyeyi uzatabilir.

KAPI GENİŞLİĞİ

Yangın güvenliği mühendisliğinde kapılar akış kontrol noktalarıdır. En büyük darboğazlar, kapılarda oluşmaktadır.

Kapının;

• yönü

• genişliği

• açılış hızı

• panik bar sistemi tahliye süresini doğrudan etkiler.

MERDİVENLER

Katlı yapılarda merdivenler en kritik kaçış elemanıdır.

Merdiven hesaplarında;

• eğim

• basamak yüksekliği

• basamak genişliği

• sahanlık uzunluğu

• korkuluklar değerlendirilmelidir.

Merdivenlerde; kalabalık nedeniyle yürüyüş hızı önemli ölçüde azalır.

KİŞİ YOĞUNLUĞU

Aynı koridorda; 20 kişi ile 500 kişinin tahliye süresi aynı değildir.

Yoğunluk arttıkça;

• yürüyüş hızı düşer.

• bekleme süresi artar.

• panik oluşabilir.

• ezilme riski yükselir.

Bu nedenle kişi yükü (Occupant Load) hesapları mutlaka yapılmalıdır.

TAHLİYE HIZI

Ortalama yetişkin bir insan; düz zeminde yaklaşık 1,2–1,4 m/sn yürüyebilir.

Ancak, yangın sırasında;

• duman

• panik

• kalabalık nedeniyle bu hız 0,5–0,8 m/sn seviyesine kadar düşebilir.

Mühendislik hesaplarında güvenli tarafta kalmak için konservatif değerler kullanılmalıdır.

ÖRNEK HESAPLAMA

Bir üretim tesisinde, başlangıç noktası;

↓

İlk koridor 18 m

↓

Yangın kapısı 2 m

↓

İkinci koridor 14 m

↓

Merdiven 8 m

↓

Çıkış holü 6 m

↓

Bina çıkışı 4 m

Toplam; 18 + 2 + 14 + 8 + 6 + 4= 52 metre

Eğer tesis için izin verilen maksimum tahliye mesafesi 45 metre ise, bu güzergâh uygun değildir.

Çözüm seçenekleri:

• Yeni acil çıkış oluşturmak,

• Kaçış güzergâhını kısaltmak,

• Yapı düzenini değiştirmek,

• İlave yangın güvenlik önlemleri almak.

ENDÜSTRİYEL TESİSLERDE ÖZEL DURUMLAR

Üretim tesislerinde;

• forklift yolları,

• vinç çalışma alanları,

• konveyör sistemleri,

• proses ekipmanları,

• depolama rafları, kaçış güzergâhını etkileyebilir.

Bu nedenle mimari plan üzerinde uygun görünen bir güzergâh, işletme faaliyeti sırasında kullanılamaz hâle gelebilir.

Tahliye planları hazırlanırken işletmenin gerçek çalışma koşulları dikkate alınmalıdır.

MADENLERDE TAHLİYE MESAFESİ

Yeraltı madenlerinde tahliye mesafesi hesaplaması çok daha karmaşıktır.

Hesaplamalarda;

• galeri uzunluğu,

• eğim,

• temiz hava akışı,

• kaçış odaları,

• havalandırma yönü,

• gaz sensörleri,

• alternatif kaçış yolları birlikte değerlendirilir.

Yeraltı ortamlarında dumanın yayılımı ve görüş kaybı, yüzey tesislerine göre çok daha hızlı gelişebileceğinden tahliye planlarının düzenli tatbikatlarla test edilmesi kritik önem taşır.

TÜNELLERDE TAHLİYE MESAFESİ

Karayolu ve demiryolu tünellerinde tahliye hesabı yapılırken;

• tünel uzunluğu,

• acil çıkış galerileri,

• bağlantı tünelleri,

• havalandırma sistemi,

• trafik yoğunluğu,

• araçların duruş konumu,

• duman kontrol senaryoları ayrıntılı olarak analiz edilir.

Uzun tünellerde yalnızca çıkış kapıları değil, güvenli sığınma alanları ve çapraz geçişler de tahliye stratejisinin önemli bir parçasıdır.

DİJİTAL TAHLİYE SİMÜLASYONLARI

Günümüzde büyük projelerde tahliye hesapları yalnızca manuel yöntemlerle yapılmamaktadır.

Aşağıdaki yazılımlar, kişi hareketlerini ve yangın senaryolarını modellemek için kullanılabilir:

• Pathfinder

• MassMotion

• STEPS

• buildingEXODUS

• FDS + Evac

• PyroSim (FDS tabanlı)

Bu yazılımlar sayesinde farklı senaryolar altında tahliye süreleri, yoğunluk noktaları ve olası darboğazlar önceden analiz edilebilir.

BÖLÜM SONU DEĞERLENDİRMESİ

Tahliye mesafesi hesaplaması; metre ölçmekten çok daha fazlasıdır. Doğru bir mühendislik yaklaşımı, gerçek yürüyüş güzergâhını, kullanıcı davranışını, yapı geometrisini ve yangın senaryolarını birlikte değerlendirir. Sahada yapılan doğrulamalar ve düzenli güncellemeler, hesaplamaların gerçek koşulları yansıtmasını sağlar. Böylece tahliye planları yalnızca mevzuata uygun değil, aynı zamanda uygulanabilir ve güvenilir hâle gelir.

BÖLÜM 5

ENDÜSTRİYEL TESİSLERDE TAHLİYE TASARIMI VE ACİL KAÇIŞ STRATEJİLERİ

GİRİŞ

Endüstriyel tesislerde tahliye planlaması, standart ofis binalarına göre çok daha karmaşık bir mühendislik sürecidir. Bunun temel nedeni; üretim prosesleri, yüksek yangın yükü, hareketli ekipmanlar, tehlikeli kimyasallar, enerji kaynakları ve sürekli değişen çalışma koşullarıdır.

Bir alışveriş merkezinde insanların güvenli tahliyesi ile bir yeraltı madeni, cevher hazırlama tesisi, proses tesisi veya patlayıcı madde deposunun tahliyesi aynı prensiplerle planlanamaz. Endüstriyel tesislerde yapılacak en küçük planlama hatası, yalnızca çalışanların değil; müdahale ekiplerinin de hayatını riske atabilir.

Bu nedenle endüstriyel tahliye planları hazırlanırken "tek tip çözüm" yaklaşımı yerine, tesisin faaliyet alanına özgü riskler esas alınmalıdır.

ENDÜSTRİYEL TESİSLERİN ÖZELLİKLERİ

Bir üretim tesisini ofis binasından ayıran temel özellikler şunlardır:

• Sürekli çalışan makineler,

• Hareketli ekipmanlar,

• Vinç sistemleri,

• Forklift trafiği,

• Kimyasal depolar,

• Basınçlı sistemler,

• Yakıt depoları,

• Elektrik odaları,

• Konveyör sistemleri,

• Gürültülü çalışma ortamı,

• Yüksek sıcaklık bölgeleri,

• Toz oluşumu,

• Patlayıcı atmosfer riski.

Bu unsurların her biri tahliye sürecini doğrudan etkileyebilir.

RİSK TEMELLİ TAHLİYE TASARIMI

Modern yangın güvenliği mühendisliği, tüm tesisler için aynı tahliye kriterlerini uygulamaz. Bunun yerine risk temelli yaklaşım benimsenir.

Tahliye planı hazırlanırken aşağıdaki sorulara cevap aranmalıdır:

• En yüksek yangın yükü hangi alandadır?

• En fazla çalışan nerede bulunmaktadır?

• Patlama riski olan bölgeler hangileridir?

• Kimyasal yayılım ihtimali var mı?

• Elektrik kesintisinde hangi sistemler devre dışı kalacaktır?

• Acil durumda hangi yollar kapanabilir?

• Müdahale ekipleri hangi güzergâhı kullanacaktır?

Bu analizler sonucunda tahliye stratejisi belirlenir.

TESİSİN BÖLGELERE AYRILMASI (ZONLAMA)

Büyük tesislerde tek bir tahliye planı yerine, tesis risk seviyelerine göre zonlara ayrılmalıdır. Örnek;

Zone A – İdari Alanlar

• Ofisler

• Toplantı salonları

• Yemekhane

• Sosyal alanlar

Zone B – Üretim Alanı

• Üretim hatları

• Konveyör sistemleri

• İş makineleri

Zone C – Bakım Atölyesi

• Kaynak işleri

• Mekanik bakım

• Hidrolik sistemler

Zone D – Yakıt Deposu

• Dizel tankları

• Yağ depoları

• Kimyasal depolar

Zone E – Elektrik Dağıtım Merkezi

• Trafo

• MCC odaları

• UPS sistemleri

Her bölgenin kendine özgü tahliye prosedürü olmalıdır.

ÇALIŞAN YOĞUNLUĞU ANALİZİ

Tahliye planı hazırlanırken sadece yapı değil, çalışan dağılımı da analiz edilmelidir.

Örneğin:

Alan Ortalama Personel

Ofis 35

Atölye 60

Kırma-Eleme Tesisi 25

Flotasyon 40

Laboratuvar 15

Depo 12

Güvenlik 8

Toplam kişi sayısı kadar, kişilerin hangi saatlerde nerede bulunduğu da önemlidir. Örneğin vardiya değişim saatlerinde aynı bölgede normalden iki kat fazla personel bulunabilir.

TAHLİYE GÜZERGÂHLARININ BELİRLENMESİ

Bir üretim tesisinde güzergâh belirlenirken aşağıdaki kriterler dikkate alınmalıdır:

• En kısa yol

• En güvenli yol

• Yangından etkilenmeyecek yol

• Patlamaya maruz kalmayacak yol

• Ağır ekipmanlardan uzak yol

• Acil müdahale araçlarını engellemeyecek yol

Kısa olan her yol güvenli olmayabilir. Örneğin, yakıt tanklarının yanından geçen kısa bir güzergâh yerine daha uzun ancak daha güvenli bir rota tercih edilmelidir.

ALTERNATİF KAÇIŞ YOLLARI

Her çalışanın yalnızca bir kaçış güzergâhına bağımlı olması kabul edilebilir değildir.

Her kritik çalışma alanı için mümkün olduğunca;

• Birincil kaçış yolu

• İkincil kaçış yolu belirlenmelidir.

Özellikle yangının bir çıkışı kullanılamaz hâle getirmesi durumunda ikinci güzergâhın devreye girmesi hayat kurtarıcı olabilir.

ACİL DURUMDA MAKİNELERİN DURDURULMASI

Bazı üretim tesislerinde çalışanların doğrudan kaçması yeterli değildir. Örneğin;

• Konveyörler,

• Kırıcılar,

• Öğütücüler,

• Hidrolik presler,

• Bant sistemleri çalışmaya devam ederse ikincil kazalar meydana gelebilir.

Bu nedenle acil durdurma (Emergency Stop) prosedürleri tahliye planının ayrılmaz bir parçası olmalıdır. Ancak unutulmamalıdır ki can güvenliği, ekipman güvenliğinin önündedir. İnsan hayatını riske atacak şekilde makineyi durdurmaya çalışmak doğru değildir.

FORKLİFT VE ARAÇ TRAFİĞİ

Endüstriyel tesislerde tahliyeyi geciktiren en önemli nedenlerden biri araç trafiğidir.

Sık görülen hatalar;

• Forkliftlerin kaçış koridoruna park edilmesi,

• Paletlerin acil çıkış önüne bırakılması,

• Kamyon yükleme alanlarının kaçış yolunu kapatması,

• Vinç operasyonlarının tahliye güzergâhını kesmesi.

Kaçış yolları hiçbir koşulda depolama veya bekleme alanı olarak kullanılmamalıdır.

YANGIN YÜKÜNÜN TAHLİYEYE ETKİSİ

Yangın yükü arttıkça;

• Yangının gelişme hızı artar,

• Duman daha hızlı yayılır,

• Ortam sıcaklığı daha kısa sürede yükselir,

• Güvenli tahliye için kullanılabilir süre (ASET) azalır.

Bu nedenle boya depoları, solvent odaları, yakıt tankları ve plastik hammadde depoları gibi yüksek yangın yüküne sahip alanlarda tahliye mesafeleri mümkün olduğunca kısa tutulmalıdır.

KİMYASAL TESİSLERDE TAHLİYE

Kimyasal tesislerde tehlike yalnızca yangın değildir.

Aşağıdaki olaylar da tahliye gerektirebilir:

• Toksik gaz salınımı,

• Kimyasal reaksiyon,

• Basınçlı kap patlaması,

• Korozif madde sızıntısı,

• Gaz dedektörü alarmı.

Bu nedenle tahliye planları, rüzgâr yönü ve kimyasalın yayılım özellikleri dikkate alınarak hazırlanmalıdır. Bazı senaryolarda çalışanların binayı terk etmesi yerine güvenli bir sığınma alanında (shelter-in-place) kalması daha doğru olabilir.

MADEN TESİSLERİNDE TAHLİYE

Metal madenleri ve yeraltı işletmelerinde tahliye planlaması yüzey tesislerinden farklıdır. Dikkate alınması gereken başlıca unsurlar:

• Havalandırma yönü,

• Temiz hava istasyonları,

• Kaçış odaları,

• Gaz sensörleri,

• Alternatif galeriler,

• Acil haberleşme sistemi,

• Kendinden kurtarıcı (SCSR) kullanımı.

Yeraltında görüşün kaybolması ve dumanın galeriler boyunca ilerlemesi nedeniyle düzenli eğitim ve tatbikat hayati önem taşır.

TÜNEL TESİSLERİNDE TAHLİYE

Karayolu ve maden tünellerinde tahliye planı hazırlanırken şu unsurlar değerlendirilmelidir:

• Tünel uzunluğu,

• Acil çıkış nişleri,

• Çapraz geçişler,

• Yangın dolapları,

• Hidrant sistemi,

• Havalandırma yönü,

• Acil durum telefonları,

• CCTV izleme sistemi.

Özellikle uzun tünellerde, yangın sırasında araçların terk edilmesi ve insanların güvenli kaçış galerilerine yönlendirilmesi için açık ve anlaşılır yönlendirme sistemleri gereklidir.

TOPLANMA ALANLARININ PLANLANMASI

Tahliye yalnızca bina dışına çıkmakla tamamlanmaz.

Toplanma alanları:

• Güvenli mesafede olmalı,

• İtfaiye araçlarının girişini engellememeli,

• İkincil tehlikelerden uzak olmalı,

• Personel sayımına uygun büyüklükte olmalı,

• Açık şekilde işaretlenmiş olmalıdır.

Her toplanma alanı için sorumlu kişiler belirlenmeli ve personel sayımı standart bir yöntemle yapılmalıdır.

ACİL DURUM EKİPLERİ

Endüstriyel tesislerde tahliye organizasyonu yalnızca çalışanlara bırakılamaz.

Acil durum organizasyonunda genellikle şu ekipler bulunur:

• Acil Durum Koordinatörü,

• Saha Olay Amiri,

• Yangın Müdahale Ekibi,

• Arama ve Kurtarma Ekibi,

• İlk Yardım Ekibi,

• Koruma ve Güvenlik Ekibi,

• Haberleşme Sorumlusu.

Bu ekiplerin görevleri önceden belirlenmeli ve düzenli eğitimlerle desteklenmelidir.

SIK YAPILAN HATALAR

Saha denetimlerinde sıkça karşılaşılan hatalar:

• Kaçış yollarının depo olarak kullanılması,

• Yangın kapılarının açık bırakılması,

• Acil çıkış levhalarının görünmemesi,

• Forklift parklarının kaçış yolunu kapatması,

• Toplanma alanlarının araç otoparkına dönüştürülmesi,

• Tatbikatların gerçekçi senaryolar içermemesi,

• Yeni çalışanlara tahliye eğitimi verilmemesi,

• Risk değerlendirmesi güncellendiği hâlde tahliye planlarının revize edilmemesi.

SONUÇ

Endüstriyel tesislerde güvenli tahliye; doğru mühendislik tasarımı, risk temelli planlama, uygun altyapı ve eğitimli personelin bir araya gelmesiyle mümkündür. Her tesisin üretim süreçleri, kullanılan ekipmanlar ve tehlikeleri farklı olduğundan, tahliye planları da işletmeye özgü hazırlanmalı ve yaşayan bir doküman olarak düzenli aralıklarla gözden geçirilmelidir.

BÖLÜM 6

YERALTI MADENLERİNDE TAHLİYE VE ACİL DURUM YÖNETİMİ

GİRİŞ

Yeraltı madenciliği, iş sağlığı ve güvenliği açısından en yüksek risk seviyesine sahip sektörlerden biridir. Yüzey tesislerinde meydana gelen birçok acil durumda çalışanlar açık alana yönelerek güvenli bölgeye ulaşabilirken, yeraltı madenlerinde çalışanlar yüzlerce metre derinlikte, kilometrelerce uzunluktaki galeriler içerisinde faaliyet göstermektedir.

Bu nedenle yeraltı madenlerinde tahliye planlaması yalnızca "en yakın çıkışa ulaşmak" şeklinde değerlendirilemez. Yangın, patlama, göçük, su baskını, toksik gaz yayılımı veya havalandırma sisteminin devre dışı kalması gibi olaylarda tahliye süreci; havalandırma yönü, temiz hava kaynakları, kaçış odaları, kurtarma ekipleri ve haberleşme sistemleri ile birlikte planlanmalıdır.

Uluslararası Maden Kurtarma Organizasyonu (IMRB), ICMM rehberleri, ISO standartları ve birçok ülkenin madencilik mevzuatı, yeraltı tahliyesinde risk temelli planlama yaklaşımını benimsemektedir.

YERALTI MADENLERİNİ DİĞER TESİSLERDEN AYIRAN ÖZELLİKLER

Yeraltı işletmelerinde tahliye planlarının karmaşık olmasının temel nedenleri şunlardır:

• Tek yönlü uzun galeriler,

• Sınırlı çıkış noktaları,

• Doğal ışığın bulunmaması,

• Karmaşık galeri ağı,

• Havalandırmaya bağımlı yaşam koşulları,

• Patlayıcı gaz oluşumu,

• Dizel ekipmanlardan kaynaklanan egzoz gazları,

• Göçük riski,

• Su baskını ihtimali,

• Haberleşmenin kesilebilmesi,

• Psikolojik stres.

Bu nedenle yüzey tesislerinde uygulanan tahliye prosedürleri yeraltına doğrudan uygulanamaz.

YERALTI MADENLERİNDE ACİL DURUM TÜRLERİ

Tahliye planları hazırlanırken yalnızca yangın senaryosu dikkate alınmamalıdır.

Yeraltında karşılaşılabilecek başlıca acil durumlar şunlardır:

Yangın

• Araç yangınları,

• Konveyör yangınları,

• Elektrik panosu yangınları,

• Yağ ve hidrolik sistem yangınları.

Göçük

• Kaya düşmesi,

• Tavan çökmesi,

• Destek sistemlerinin hasar görmesi.

Patlama

• Metan,

• Kömür tozu,

• Patlayıcı madde kazaları.

Gaz Yayılımı

• Karbonmonoksit,

• Karbondioksit,

• Azot oksitleri,

• Hidrojen sülfür.

Su Baskını

• Yeraltı suyu,

• Baraj yıkılması,

• Eski galerilerden su gelişi.

Her senaryo için farklı tahliye prosedürü hazırlanmalıdır.

YERALTI MADENLERİNDE TAHLİYE FELSEFESİ

Yeraltı tahliyesinin temel amacı; Çalışanların en kısa sürede temiz hava bulunan güvenli bölgeye ulaşmasını sağlamaktır. Ancak her olayda doğrudan yüzeye çıkmak mümkün olmayabilir.

Örneğin;

• Ana galeri yangın nedeniyle kapanmış olabilir.

• Havalandırma yönü değişmiş olabilir.

• Göçük nedeniyle çıkış yolu kapanmış olabilir.

Bu durumda çalışanların;

• Kaçış odalarına,

• Temiz hava istasyonlarına,

• Alternatif galerilere yönlendirilmesi gerekebilir.

HAVALANDIRMA VE TAHLİYE

Yeraltında en kritik sistem havalandırmadır.

Havalandırma yalnızca çalışma konforu sağlamaz.

Aynı zamanda;

• Oksijen sağlar,

• Zararlı gazları uzaklaştırır,

• Patlayıcı gaz birikimini önler,

• Yangın dumanını yönlendirir.

Bir yangın sırasında havalandırma yönünün bilinmesi tahliye kararını doğrudan etkiler. Yanlış yönde hareket eden çalışanlar yoğun dumana maruz kalabilir.

Bu nedenle her çalışanın;

• Ana hava yönünü,

• Yardımcı havalandırmayı,

• Temiz hava istasyonlarını bilmesi gerekir.

TEMİZ HAVA İSTASYONLARI

Modern yeraltı işletmelerinde belirli noktalarda temiz hava istasyonları oluşturulur.

Bu istasyonlar;

• Solunabilir hava,

• İlk yardım ekipmanı,

• Haberleşme sistemi,

• Acil durum malzemeleri içerebilir.

Tahliye sırasında çalışanlar bu istasyonlarda toplanarak yeni talimatları bekleyebilir.

KAÇIŞ ODALARI (REFUGE CHAMBERS)

Uluslararası uygulamalarda özellikle uzun galerili yeraltı madenlerinde kaçış odaları önemli bir güvenlik unsurudur.

Kaçış odalarında genellikle:

• Basınçlı temiz hava sistemi,

• Oksijen desteği,

• CO₂ filtreleme sistemi,

• Haberleşme ekipmanı,

• İlk yardım malzemeleri,

• Su ve gıda,

• Acil aydınlatma,

• Yangına dayanıklı yapı bulunur.

Bu odalar, yüzeye ulaşmanın mümkün olmadığı durumlarda çalışanların belirli bir süre güvenli şekilde yaşamını sürdürebilmesini sağlar.

KENDİNDEN KURTARICI (SCSR)

Yeraltı madenlerinde çalışanların kişisel koruyucu ekipmanları arasında en kritik ekipmanlardan biri Self-Contained Self-Rescuer (SCSR) yani kendinden kurtarıcı cihazdır.

SCSR cihazları:

• Karbonmonoksitten korur,

• Solunabilir hava sağlar,

• Tahliye süresince çalışanın güvenli hareket etmesine yardımcı olur.

Her çalışan;

• Cihazı nasıl kullanacağını,

• Ne kadar süre koruma sağlayacağını,

• Hangi durumlarda devreye alacağını uygulamalı eğitimlerle öğrenmelidir.

TAHLİYE GÜZERGÂHLARI

Yeraltında tahliye güzergâhı belirlenirken şu kriterler dikkate alınmalıdır:

• Havalandırma yönü,

• Galeri kesiti,

• Eğim,

• Destek sistemi,

• Aydınlatma,

• Acil durum işaretleri,

• Alternatif kaçış yolları,

• Araç trafiği.

Kaçış güzergâhları düzenli olarak kontrol edilmeli ve hiçbir şekilde ekipman veya malzeme ile kapatılmamalıdır.

ACİL DURUM HABERLEŞMESİ

Yeraltında cep telefonu sinyalleri çoğu zaman kullanılamaz.

Bu nedenle aşağıdaki sistemlerden biri veya birkaçı kullanılmalıdır:

• Maden haberleşme telefonu,

• Leaky feeder sistemi,

• Telsiz ağı,

• Fiber optik haberleşme,

• Acil durum sirenleri,

• Dijital alarm sistemleri.

İletişimin kesilmesi, tahliye süresini ciddi şekilde uzatabilir.

TAHLİYE EKİPLERİNİN ORGANİZASYONU

Yeraltı tahliyesinde görev alan ekipler önceden belirlenmelidir.

Örnek organizasyon:

Maden Müdürü

Genel koordinasyon.

Acil Durum Koordinatörü

Tahliye kararının uygulanması.

Yeraltı Vardiya Amiri

Çalışanların yönlendirilmesi.

Arama Kurtarma Ekibi

Mahsur kalan personelin aranması.

İlk Yardım Ekibi

Yaralıların stabilizasyonu.

Haberleşme Sorumlusu

Yerüstü-yeraltı iletişimi.

PERSONEL SAYIMI

Tahliye tamamlandıktan sonra en kritik işlem personel sayımıdır.

Sayım aşağıdaki bilgilerle doğrulanmalıdır:

• Yeraltına giriş kayıtları,

• Vardiya listeleri,

• Kartlı geçiş sistemi,

• Ziyaretçi kayıtları,

• Müteahhit personel listeleri.

Eksik personel bulunması durumunda kurtarma ekiplerinin çalışma planı buna göre oluşturulur.

MADEN KURTARMA EKİPLERİ

Maden kurtarma ekipleri yalnızca yangına müdahale etmez.

Görevleri:

• Arama,

• Kurtarma,

• Gaz ölçümü,

• Havalandırma değerlendirmesi,

• Yangın söndürme,

• İlk yardım,

• Tahliye desteği.

Bu ekiplerin düzenli tatbikat yapması zorunludur.

TAHLİYE TATBİKATLARI

Yeraltı tahliye planları yılda en az bir kez teorik olarak değil, gerçek saha koşullarında test edilmelidir.

Tatbikat senaryoları:

• Araç yangını,

• Konveyör yangını,

• Göçük,

• Gaz alarmı,

• Patlayıcı madde kazası,

• Elektrik kesintisi.

Her tatbikattan sonra değerlendirme raporu hazırlanmalı ve eksiklikler giderilmelidir.

SAHADA SIK GÖRÜLEN HATALAR

Denetimlerde karşılaşılan başlıca uygunsuzluklar:

• Kaçış yollarının yeterince işaretlenmemesi,

• Acil yönlendirme levhalarının eksik olması,

• SCSR eğitimlerinin yetersizliği,

• Temiz hava istasyonlarının bakımının yapılmaması,

• Haberleşme sistemlerinin test edilmemesi,

• Tahliye planlarının güncel olmaması,

• Yeni galerilerin plana işlenmemesi,

• Tatbikatların yalnızca masa başında yapılması.

ULUSLARARASI İYİ UYGULAMALAR

Dünya genelinde başarılı madencilik işletmeleri şu uygulamaları benimsemektedir:

• Dijital personel takip sistemleri,

• Gerçek zamanlı gaz izleme,

• RFID tabanlı konum takibi,

• Termal kamera sistemleri,

• Akıllı havalandırma kontrolü,

• Dijital tahliye simülasyonları,

• Düzenli çok disiplinli tatbikatlar.

Bu teknolojiler, tahliye süresini azaltmak ve müdahale etkinliğini artırmak açısından önemli katkılar sağlar.

BÖLÜM SONU DEĞERLENDİRMESİ

Yeraltı madenlerinde tahliye, yüzey tesislerine göre çok daha karmaşık ve disiplinler arası bir süreçtir. Başarılı bir tahliye planı; havalandırma sistemi, temiz hava istasyonları, kaçış odaları, haberleşme altyapısı, eğitimli personel ve etkin kurtarma organizasyonunun birlikte çalışmasını gerektirir. Düzenli eğitimler ve gerçekçi tatbikatlarla desteklenmeyen bir tahliye planı, acil durumda beklenen korumayı sağlayamaz.

BÖLÜM 7

KARAYOLU VE MADEN TÜNELLERİNDE TAHLİYE STRATEJİLERİ, YANGIN GÜVENLİĞİ VE ACİL DURUM PLANLAMASI

GİRİŞ

Tüneller, yangın güvenliği açısından en karmaşık yapılardan biridir. Kapalı hacim yapısı, uzun kaçış mesafeleri, sınırlı giriş ve çıkış noktaları, yoğun duman oluşumu ve havalandırma sistemlerine bağımlılık, tünellerde meydana gelen acil durumları diğer yapılardan ayırmaktadır.

Bir bina yangınında insanlar çoğu zaman birkaç dakika içerisinde açık alana ulaşabilirken, uzun bir karayolu veya maden tünelinde çalışanlar ya da kullanıcılar yüzlerce metre, hatta kilometrelerce yürümek zorunda kalabilir. Bu nedenle tünellerde tahliye planlaması yalnızca çıkış kapılarının yerini belirlemekten ibaret değildir; havalandırma, duman kontrolü, yönlendirme, acil haberleşme ve müdahale organizasyonu birlikte ele alınmalıdır.

Uluslararası uygulamalarda bu konu başta NFPA 502, PIARC (World Road Association) ve Avrupa Birliği'nin 2004/54/EC Tünel Güvenliği Direktifi olmak üzere birçok teknik dokümanda ayrıntılı olarak düzenlenmiştir.

TÜNELLERDE YANGININ DİĞER YAPILARDAN FARKI

Tünel yangınları, kapalı hacim etkisi nedeniyle açık alan yangınlarından farklı davranış gösterir.

Başlıca farklılıklar şunlardır:

• Isı tünel içinde hapsolur.

• Duman tek yönde hızla ilerleyebilir.

• Görüş mesafesi birkaç dakika içinde sıfıra yaklaşabilir.

• Yüksek sıcaklık beton kaplamaya zarar verebilir.

• Tahliye yolları sınırlıdır.

• Müdahale ekiplerinin erişimi gecikebilir.

Bu nedenle tünel yangınlarında ilk hedef yangını söndürmek değil, insanların güvenli tahliyesini sağlamaktır.

TÜNEL YANGINLARININ GELİŞİMİ

Bir araç yangını ilk dakikalarda küçük görünse bile yakıtın, lastiklerin ve plastik parçaların yanmasıyla birlikte ısı açığa çıkışı çok hızlı artabilir.

Örneğin ağır vasıta yangınlarında ısı açığa çıkışı (Heat Release Rate - HRR) kısa sürede 30 MW'ın üzerine, bazı durumlarda ise 100 MW ve daha yüksek değerlere ulaşabilir. Bu seviyelerde oluşan sıcaklık, beton kaplamalarda çatlaklara, donatı çeliğinde dayanım kaybına ve ekipman hasarına neden olabilir.

Bu nedenle ilk dakikalarda yapılan doğru tahliye ve etkili ilk müdahale, yangının büyümesini önlemede kritik rol oynar.

DUMAN HAREKETİ VE BACA ETKİSİ

Tünel içerisinde oluşan sıcak gazlar havalandırma yönüne bağlı olarak hareket eder.

Eğer mekanik havalandırma çalışmıyorsa;

• doğal hava akımı,

• tünelin eğimi,

• dış ortam rüzgârı,

• araç hareketleri dumanın yönünü etkileyebilir.

Dumanın hareket ettiği yön "tehlikeli bölge", temiz havanın geldiği yön ise "güvenli yaklaşım yönü" olarak değerlendirilmelidir. Yanlış yönde tahliye edilen kişiler yoğun dumana maruz kalabilir.

KRİTİK HIZ (CRITICAL VELOCITY)

Tünel havalandırmasında en önemli mühendislik kavramlarından biri kritik hızdır.

Kritik hız, dumanın yangın kaynağının gerisine yayılmasını önleyecek minimum hava hızıdır.

Hava hızı kritik değerin altına düştüğünde;

• duman geri yayılır,

• kaçış yolları etkilenir,

• görüş kaybı oluşur,

• tahliye zorlaşır.

Kritik hızın belirlenmesinde:

• yangının büyüklüğü,

• tünel kesiti,

• eğim,

• hava sıcaklığı,

• havalandırma sistemi gibi parametreler dikkate alınır.

TÜNEL HAVALANDIRMA SİSTEMLERİ

Tünellerde kullanılan başlıca havalandırma sistemleri şunlardır:

Boyuna Havalandırma (Longitudinal)

Jet fanlar ile hava tek yönde hareket ettirilir.

Avantajları:

• Kurulumu kolaydır.

• İşletme maliyeti düşüktür.

• Orta uzunluktaki tünellerde etkilidir.

Dezavantajı, dumanın tüm tünel boyunca taşınabilmesidir.

Enine Havalandırma (Transverse)

Temiz hava ayrı kanallardan verilir, kirli hava farklı kanallardan çekilir.

Avantajları:

• Duman kontrolü daha etkilidir.

• Büyük tüneller için uygundur.

Yarı Enine Havalandırma

Her iki sistemin özelliklerini bir arada kullanır ve özellikle uzun tünellerde tercih edilir.

ACİL ÇIKIŞLAR

Tünellerde acil çıkışlar yalnızca kapı değildir.

Şunları kapsayabilir:

• Çapraz geçiş galerileri,

• Kaçış koridorları,

• Servis tünelleri,

• Güvenli odalar,

• Dikey kaçış şaftları.

Bu alanlar, yangın sırasında insanların güvenli bölgeye ulaşmasını sağlar.

ÇAPRAZ GEÇİŞLER

Çift tüplü tünellerde en önemli güvenlik unsurlarından biri çapraz geçişlerdir.

Yangın meydana geldiğinde;

yangının bulunduğu tüpten,

diğer tüpe geçiş sağlanır.

Bu geçişlerin;

• kolay görülebilir,

• duman geçirmez,

• yangına dayanıklı,

• aydınlatılmış olması gerekir.

ACİL DURUM İŞARETLEMELERİ

Tünel içerisinde yönlendirme işaretleri, normal binalardan daha sık aralıklarla yerleştirilmelidir.

İşaretlerde;

• kaçış yönü,

• çıkış mesafesi,

• acil telefon,

• yangın dolabı,

• hidrant,

• ilk yardım noktası belirtilmelidir.

Düşük seviyede yerleştirilen fotolüminesan yönlendirmeler, yoğun duman altında dahi yön bulmayı kolaylaştırır.

ACİL AYDINLATMA

Elektrik kesintisi durumunda:

• kaçış yolları,

• geçiş galerileri,

• acil çıkış kapıları aydınlatılmalıdır.

Acil aydınlatma sistemlerinin bağımsız enerji kaynağına sahip olması ve düzenli olarak test edilmesi gerekir.

YANGIN DOLAPLARI VE HİDRANTLAR

Tünel yangınlarında ilk müdahale için yangın dolapları ve hidrant sistemleri kritik öneme sahiptir.

Planlama yapılırken:

• kolay erişim,

• yeterli debi,

• uygun basınç,

• açık işaretleme esas alınmalıdır.

Periyodik testler ile sistemlerin çalışır durumda olduğu doğrulanmalıdır.

ACİL DURUM HABERLEŞMESİ

Tünellerde haberleşme sistemleri şu amaçlarla kullanılır:

• Alarm verilmesi,

• Tahliye anonsları,

• İtfaiye ile koordinasyon,

• CCTV izleme,

• Trafik yönetimi.

Sistemlerin kesintisiz çalışması için yedek enerji kaynakları bulunmalıdır.

KONTROL MERKEZİNİN ROLÜ

Uzun tünellerde kontrol merkezi, olay yönetiminin merkezidir.

Görevleri:

• Alarmı doğrulamak,

• CCTV görüntülerini değerlendirmek,

• Havalandırma sistemini yönetmek,

• Trafiği durdurmak,

• Acil durum ekiplerini yönlendirmek,

• İtfaiye ve sağlık ekipleriyle koordinasyonu sağlamak.

Kararların hızlı ve doğru alınması, tahliye süresini doğrudan etkiler.

MADEN ERİŞİM TÜNELLERİNDE ÖZEL RİSKLER

Maden erişim tünelleri, karayolu tünellerinden farklı özellikler taşır.

Ek riskler:

• Patlayıcı madde taşınması,

• Dizel ekipman trafiği,

• Konveyör sistemleri,

• Dar kesitler,

• Yetersiz doğal havalandırma,

• Toz oluşumu.

Bu nedenle acil durum planları, maden işletmesinin genel acil durum planı ile uyumlu olmalıdır.

GERÇEK OLAYLARDAN DERSLER

Uluslararası olay analizleri göstermektedir ki tünel yangınlarında can kayıplarının temel nedenleri şunlardır:

• Yangının geç fark edilmesi,

• Yanlış tahliye yönü seçilmesi,

• Dumanın etkisinin hafife alınması,

• Yetersiz yönlendirme,

• Haberleşme eksikliği,

• Acil çıkışların bilinmemesi.

Bu olaylar, düzenli eğitim ve tatbikatların önemini ortaya koymaktadır.

TATBİKATLAR

Tünel tahliye tatbikatları yalnızca teorik eğitimlerle sınırlı kalmamalıdır.

Tatbikatlarda aşağıdaki senaryolar çalışılmalıdır:

• Hafif araç yangını,

• Ağır vasıta yangını,

• Yakıt tankeri yangını,

• Kimyasal madde taşıyan araç kazası,

• Çoklu araç kazası,

• Elektrik kesintisi,

• Havalandırma sistemi arızası.

Her tatbikat sonrasında performans değerlendirmesi yapılarak iyileştirme planları hazırlanmalıdır.

SIK KARŞILAŞILAN EKSİKLİKLER

Denetimlerde en sık görülen uygunsuzluklar:

• Çıkış levhalarının görünmemesi,

• Yangın dolaplarının erişilebilir olmaması,

• Havalandırma bakım eksiklikleri,

• Acil aydınlatma arızaları,

• Tatbikat kayıtlarının yetersizliği,

• Personelin acil çıkışları bilmemesi,

• Haberleşme sistemlerinin test edilmemesi.

Bu eksikliklerin giderilmesi, tahliye güvenliğini önemli ölçüde artırır.

SONUÇ

Tünellerde güvenli tahliye, yalnızca uygun sayıda acil çıkış yapılmasıyla sağlanamaz. Havalandırma sistemi, duman kontrolü, yönlendirme, haberleşme, acil aydınlatma ve eğitimli personel birlikte çalıştığında etkili bir tahliye sistemi oluşturulabilir. Düzenli bakım, gerçekçi tatbikatlar ve uluslararası standartlara uygun planlama, tünel güvenliğinin temel taşlarıdır.

BÖLÜM 8

KİMYASAL TESİSLER, YAKIT DEPOLARI, PATLAYICI ORTAMLAR (ATEX) VE YÜKSEK YANGIN YÜKÜNE SAHİP ALANLARDA TAHLİYE STRATEJİLERİ

GİRİŞ

Kimyasal üretim tesisleri, akaryakıt depoları, patlayıcı madde depoları ve ATEX (Patlayıcı Ortam) sınıfına giren çalışma alanları; yangın ve acil durum yönetimi açısından en yüksek risk grubunda yer almaktadır. Bu tesislerde meydana gelen olaylar yalnızca yangınla sınırlı değildir. Patlama, toksik gaz salınımı, BLEVE (Boiling Liquid Expanding Vapor Explosion), kimyasal reaksiyonlar ve çevresel yayılım gibi birçok farklı senaryo aynı anda gelişebilir.

Bu nedenle bu tür tesislerde tahliye planları hazırlanırken amaç yalnızca insanların binadan çıkarılması değil; çalışanların ikincil tehlikelerden korunarak güvenli bölgelere yönlendirilmesi olmalıdır.

YÜKSEK RİSKLİ TESİSLERİN ÖZELLİKLERİ

Bu tesislerin ortak özellikleri şunlardır:

• Yanıcı sıvılar,

• Parlayıcı gazlar,

• Basınçlı tanklar,

• Kimyasal prosesler,

• Reaktif maddeler,

• Oksitleyici kimyasallar,

• Solvent depoları,

• LPG/LNG sistemleri,

• Yakıt transfer hatları,

• Statik elektrik oluşumu,

• Buhar bulutu patlaması riski.

Bu faktörler nedeniyle yangının gelişim süresi saniyeler içinde kritik seviyeye ulaşabilir.

YANGIN YÜKÜ KAVRAMI

Yangın yükü, bir alanda bulunan yanıcı maddelerin tamamen yanması durumunda açığa çıkabilecek toplam ısı enerjisidir.

Yangın yükü arttıkça;

• Yangının büyüme hızı artar.

• Ortam sıcaklığı daha hızlı yükselir.

• Duman yoğunluğu artar.

• Yapısal elemanların dayanım süresi azalır.

• Güvenli tahliye için kullanılabilir zaman (ASET) kısalır.

Bu nedenle yüksek yangın yüküne sahip alanlarda tahliye mesafeleri mümkün olduğunca kısa tutulmalı ve alternatif kaçış yolları oluşturulmalıdır.

PATLAYICI ORTAMLAR (ATEX)

ATEX; patlayıcı gaz, buhar veya yanıcı tozların hava ile oluşturduğu patlayıcı atmosferleri ifade eder.

Bu ortamlarda yangından önce patlama meydana gelebilir.

Başlıca ATEX kaynakları:

• LPG,

• LNG,

• Metan,

• Hidrojen,

• Asetilen,

• Propan,

• Solvent buharları,

• Tahıl tozları,

• Kömür tozları,

• Alüminyum tozu.

Patlama riski bulunan alanlarda tahliye planları, yangın planlarından bağımsız olarak ayrıca değerlendirilmelidir.

ATEX BÖLGE SINIFLANDIRMASI

Patlayıcı ortamlar, oluşma sıklığına göre sınıflandırılır.

Gaz Ortamları

• Zone 0: Patlayıcı atmosfer sürekli veya uzun süre mevcuttur.

• Zone 1: Normal çalışma sırasında oluşabilir.

• Zone 2: Normal çalışma sırasında beklenmez, oluşursa kısa sürelidir.

Toz Ortamları

• Zone 20

• Zone 21

• Zone 22

Tahliye planlarında bu bölgeler açık şekilde gösterilmeli ve çalışanlar tarafından bilinmelidir.

BLEVE RİSKİ

Basınçlı yanıcı sıvı tanklarında meydana gelebilecek en yıkıcı olaylardan biri BLEVE'dir.

BLEVE meydana geldiğinde;

• Tank aniden parçalanabilir.

• Şok dalgası oluşur.

• Büyük metal parçaları yüzlerce metre uzağa savrulabilir.

• Ateş topu oluşabilir.

• İkincil yangınlar başlayabilir.

Bu nedenle BLEVE riski bulunan tesislerde çalışanların yalnızca tanktan uzaklaşması yeterli değildir. Tahliye güzergâhı, olası patlama yönleri dikkate alınarak planlanmalıdır.

TOKSİK GAZ SALINIMI

Kimyasal tesislerde tahliye kararını belirleyen en önemli faktörlerden biri gazın türüdür.

Örneğin:

Gaz Özellik Tahliye Yaklaşımı

Klor Havadan ağır Rüzgâr altı bölgesinden uzaklaşılır

Amonyak Havadan hafif Yüksek kotlara yönelim tercih edilir

Hidrojen Sülfür (H₂S) Çok toksik Derhal bölge terk edilir

Karbonmonoksit Renksiz ve kokusuz Solunum koruması gerekir

Gaz yayılım senaryoları hazırlanırken meteorolojik veriler de dikkate alınmalıdır.

RÜZGÂR YÖNÜNÜN ETKİSİ

Kimyasal yayılım olaylarında en sık yapılan hata, tüm personelin aynı toplanma alanına yönlendirilmesidir.

Doğru yaklaşım:

• Rüzgâr yönü belirlenir.

• Gaz bulutunun hareket yönü analiz edilir.

• Toplanma alanı buna göre seçilir.

Bazı durumlarda mevcut toplanma alanı güvenli olmayabilir ve alternatif alanların kullanılması gerekebilir.

YAKIT DEPOLARINDA TAHLİYE

Akaryakıt depolarında riskler:

• Havuz yangını (Pool Fire),

• Jet Fire,

• Tank taşması,

• Buhar bulutu patlaması (VCE),

• BLEVE.

Tahliye planlarında;

• Tank çevresindeki güvenlik mesafeleri,

• Köpük monitörlerinin erişim alanları,

• İtfaiye araçlarının giriş yolları,

• Acil kapatma vanaları gösterilmelidir.

KİMYASAL DEPOLARDA TAHLİYE

Kimyasal depolarda aşağıdaki kurallar uygulanmalıdır:

• Uyumsuz kimyasallar ayrı depolanmalıdır.

• Kaçış yolları kimyasal istiflerinden arındırılmalıdır.

• Dökülme kontrol ekipmanları erişilebilir olmalıdır.

• Göz duşu ve acil duş sistemleri çalışır durumda tutulmalıdır.

• Gaz dedektörleri düzenli test edilmelidir.

ACİL DURUM DURDURMA SİSTEMLERİ (ESD)

Birçok kimyasal tesiste Emergency Shutdown (ESD) sistemi bulunur.

ESD sisteminin amacı:

• Prosesi güvenli şekilde durdurmak,

• Yakıt akışını kesmek,

• Basıncı düşürmek,

• Patlama riskini azaltmaktır.

Ancak ESD işlemi yalnızca eğitimli personel tarafından ve prosedürlere uygun şekilde gerçekleştirilmelidir.

ACİL DURUM EKİPMANLARI

Yüksek riskli tesislerde bulunması gereken başlıca ekipmanlar:

• Köpüklü söndürme sistemleri,

• Taşınabilir köpük monitörleri,

• Kuru kimyevi toz sistemleri,

• Gaz dedektörleri,

• Isı dedektörleri,

• Solunum cihazları (SCBA),

• Kimyasal koruyucu elbiseler,

• Acil kaçış maskeleri,

• Dökülme müdahale kitleri.

Bu ekipmanların yerleri tahliye planlarında gösterilmelidir.

PERSONELİN EĞİTİMİ

Kimyasal tesis çalışanları aşağıdaki konularda eğitim almalıdır:

• Kimyasal tehlike sınıfları,

• Güvenlik Bilgi Formları (SDS),

• Gaz dedektörü alarm seviyeleri,

• Solunum koruyucu kullanımı,

• Kaçış maskesi kullanımı,

• Acil tahliye prosedürleri,

• Toplanma alanları,

• Kimyasal dökülme müdahalesi.

Teorik eğitimlerin yanı sıra uygulamalı tatbikatlar da yapılmalıdır.

TATBİKAT SENARYOLARI

Yüksek riskli tesislerde uygulanabilecek senaryolar:

• Solvent deposunda yangın,

• Dizel tankında sızıntı,

• LPG tankında yangın,

• Kimyasal reaktörde basınç artışı,

• Klor gazı kaçağı,

• Amonyak hattı patlaması,

• Yakıt transfer hattında yangın,

• Dolum sahasında tanker kazası.

Her senaryoda tahliye süreleri ölçülmeli ve iyileştirme alanları belirlenmelidir.

SAHADA SIK GÖRÜLEN UYGUNSUZLUKLAR

Denetimlerde sık karşılaşılan eksiklikler:

• Kaçış yollarının malzeme ile kapatılması,

• Gaz dedektörlerinin kalibrasyonunun yapılmaması,

• Köpük sistemlerinin test edilmemesi,

• Acil durum vanalarının işaretlenmemesi,

• SDS dokümanlarının güncel olmaması,

• Çalışanların rüzgâr yönünü bilmemesi,

• Toplanma alanlarının yanlış seçilmesi,

• Acil durum ekiplerinin görevlerini bilmemesi.

KONTROL LİSTESİ

Her işletme kendi saha veya projesine göre değişiklik göstermelidir. Kendi işe ve kurallarına uygun yapılması, uygulana bilinir olması önem arz etmektedir.

SONUÇ

Kimyasal ve yüksek riskli tesislerde tahliye planlaması, yangın güvenliği ile proses güvenliğinin birlikte değerlendirilmesini gerektirir. Etkili bir tahliye sistemi; doğru risk analizi, uygun ekipman seçimi, düzenli bakım, eğitim ve gerçekçi tatbikatlarla desteklenmelidir. Özellikle gaz yayılımı ve patlama riski bulunan tesislerde, rüzgâr yönü ve ikincil tehlikeler göz önünde bulundurulmadan hazırlanan tahliye planları yeterli koruma sağlamaz.

BÖLÜM 9

TAHLİYE SÜRESİ HESAPLAMALARI (RSET–ASET), İNSAN DAVRANIŞI, DARBOĞAZ ANALİZLERİ VE MÜHENDİSLİK HESAPLARI

GİRİŞ

Yangın güvenliği mühendisliğinde en önemli sorulardan biri şudur: "İnsanlar, ortam yaşam için tehlikeli hâle gelmeden önce güvenli bölgeye ulaşabilir mi?"

Bu sorunun cevabı yalnızca tahliye mesafesi ile verilemez.

Aşağıdaki unsurlar birlikte değerlendirilmelidir:

• Yangının gelişme hızı

• Duman yayılımı

• Alarm süresi

• İnsanların reaksiyon süresi

• Yürüme hızı

• Çıkış kapasitesi

• Koridor genişliği

• Kapı sayısı

• İnsan yoğunluğu

Bu değerlendirme sonunda RSET (Required Safe Egress Time) ile ASET (Available Safe Egress Time) karşılaştırılır.

Modern yangın güvenliği mühendisliğinin temel prensibi şudur: ASET > RSET

Bu şart sağlanmadığında tahliye planı güvenli kabul edilmez.

RSET (REQUIRED SAFE EGRESS TIME)

RSET, insanların güvenli alana ulaşması için gereken toplam süredir.

RSET dört temel bileşenden oluşur:

RSET = Talgılama+ Tkarar+ Thareket+Ttahliye

1. Algılama Süresi (Detection Time)

Yangının başlaması ile alarmın verilmesi arasında geçen süredir.

Etkileyen faktörler:

• Algılama sistemi

• Duman dedektörü

• Isı dedektörü

• Kamera sistemleri

• İnsan fark etmesi

2. Karar Verme Süresi (Pre-Movement Time)

Alarm duyulduktan sonra insanların gerçekten hareket etmeye başlamasına kadar geçen süredir.

Bu süre çoğu zaman tahmin edilenden uzundur.

İnsanlar genellikle;

• Alarmın gerçek olup olmadığını anlamaya çalışır.

• Telefonunu alır.

• Bilgisayarını kapatır.

• Arkadaşını bekler.

• Kişisel eşyalarını toplar.

Bu nedenle yangınların büyük bölümünde ilk gecikme burada yaşanır.

3. Hareket Süresi

Kişinin yürümeye başladığı andan güvenli çıkışa ulaşmasına kadar geçen süredir.

Bu süreyi etkileyen faktörler:

• Mesafe

• Koridor genişliği

• Merdiven

• Duman

• Panik

• Yaş

• Engellilik

• İnsan yoğunluğu

4. Güvenli Bölgeye Ulaşma

Tahliye yalnızca binadan çıkmak değildir.

Kişinin;

• Toplanma alanına,

• Güvenli bölgeye,

• Tehlike bölgesinin dışına ulaşması gerekir.

ASET (AVAILABLE SAFE EGRESS TIME)

ASET; yangının insanların yaşamını tehdit edecek seviyeye ulaşmasına kadar geçen süredir.

ASET;

• sıcaklık,

• karbonmonoksit,

• oksijen seviyesi,

• görüş mesafesi,

• radyasyon gibi kriterlerle belirlenir.

Örneğin; Duman nedeniyle görüş 10 metrenin altına düşmüşse kaçış zorlaşır. CO seviyesi kritik değere ulaşmışsa

kişi yürüyemeyebilir. ASET bu nedenle yangının fiziksel gelişimine bağlıdır.

GÜVENLİK KRİTERİ

Yangın mühendisliğinde temel güvenlik şartı:

ASET>RSET

Örnek; ASET 8 dakika, RSET; 5 dakika

Sonuç: ✔ Güvenli

Başka örnek; ASET; 4 dakika, RSET; 6 dakika

Sonuç: ❌ Güvensiz

Tahliye planı yeniden düzenlenmelidir.

İNSAN DAVRANIŞI

Araştırmalar göstermektedir ki insanlar alarm çaldığında hemen kaçmamaktadır.

En sık görülen davranışlar:

• Alarmı önemsememe

• Başkasına sorma

• İşini bitirmeye çalışma

• Telefon görüşmesi yapma

• Eşyalarını toplama

• Çocuklarını arama

• Aracını kurtarmaya çalışma

Bu nedenle eğitimler büyük önem taşır.

PANİK GERÇEK Mİ?

Filmlerde görülen panik görüntülerinin aksine, gerçek olaylarda insanların büyük bölümü ilk anda paniklemez.

Daha çok;

• bilgi toplamaya,

• çevresini gözlemlemeye,

• lider aramaya çalışır.

  Ancak, kaçış yolları kapanırsa, duman artarsa, görüş kaybolursa, gerçek panik davranışları başlayabilir.

YÜRÜYÜŞ HIZLARI

Ortalama yürüyüş hızları:

Durum Ortalama Hız

Normal yürüyüş 1,2–1,4 m/sn

Yoğun kalabalık 0,8–1,0 m/sn

Merdiven inişi 0,6–0,8 m/sn

Yoğun duman 0,3–0,5 m/sn

Yaralı tahliyesi 0,2–0,5 m/sn

Görüldüğü gibi aynı mesafe farklı koşullarda çok farklı sürelerde kat edilmektedir.

KİŞİ YOĞUNLUĞU

Tahliye süresini etkileyen en önemli değişkenlerden biri kişi yoğunluğudur.

Yoğunluk arttıkça;

• yürüme hızı azalır,

• omuz teması artar,

• yön değiştirme zorlaşır,

• kapılarda kuyruk oluşur.

Örneğin; Koridor 2 metre, 20 kişi rahat ilerler.

Aynı koridorda 250 kişi bulunduğunda hareket ciddi şekilde yavaşlar.

DARBOĞAZ (BOTTLENECK)

Darboğaz; insan akışının yavaşladığı noktadır.

En sık oluştuğu yerler:

• Kapılar

• Döner kapılar

• Merdiven başlangıçları

• Dar koridorlar

• Turnikeler

• Güvenlik noktaları

Darboğaz analizi yapılmadan tahliye hesabı tamamlanmış sayılmaz.

ÇIKIŞ KAPASİTESİ

Kapılar belirli bir kapasiteye sahiptir. Kapının genişliği arttıkça; birim zamanda geçen kişi sayısı da artar.

Örnek:

90 cm kapı

↓

Yaklaşık 50–60 kişi/dakika

180 cm kapı

↓

Yaklaşık 100–120 kişi/dakika

Bu nedenle yüksek kapasiteli yapılarda yalnızca kapı sayısı değil, kapı genişliği de kritik öneme sahiptir.

ÖRNEK HESAPLAMA

Bir üretim tesisinde; Toplam personel 240 kişi,

• En uzak nokta 48 metre

• Ortalama hız 1 m/sn

• Yürüme süresi 48 saniye

• Alarm 30 saniye

• Karar verme 90 saniye

• Kapıda bekleme 60 saniye

• Toplam=48+30+90+60 = 228 saniye =3 dakika 48 saniye

Yangın simülasyonunda; ASET 6 dakika

Sonuç: ASET > RSET olduğu için tahliye güvenlidir.

DUMANIN ETKİSİ

Duman tahliye süresini doğrudan artırır.

Çünkü;

• yön kaybı oluşur,

• göz yanması başlar,

• yürüyüş hızı azalır,

• insanlar eğilerek yürümeye çalışır.

Yoğun duman bulunan alanlarda yürüyüş hızı yarı yarıya düşebilir.

ENGELLİ BİREYLERİN TAHLİYESİ

Tahliye planlarında aşağıdaki gruplar ayrıca değerlendirilmelidir:

• Tekerlekli sandalye kullanıcıları,

• Görme engelliler,

• İşitme engelliler,

• Hamile çalışanlar,

• Yaşlı personel,

• Geçici yaralanması bulunan çalışanlar.

Bu kişiler için destek personeli ve alternatif tahliye yöntemleri planlanmalıdır.

DİJİTAL TAHLİYE SİMÜLASYONLARI

Günümüzde aşağıdaki yazılımlar kullanılmaktadır:

• Pathfinder

• buildingEXODUS

• MassMotion

• STEPS

• FDS+Evac

Bu yazılımlar;

• kişi yoğunluğunu,

• dumanı,

• yürüyüş hızlarını,

• kapı kapasitesini,

• darboğazları hesaplayabilir.

SAHADA SIK YAPILAN HATALAR

En sık görülen eksiklikler:

• Tahliye süresi hiç hesaplanmaması,

• En uzak noktanın yanlış belirlenmesi,

• Kapı kapasitesinin dikkate alınmaması,

• Engelli çalışanların plana dâhil edilmemesi,

• Darboğaz analizinin yapılmaması,

• Alarm gecikmesinin hesaba katılmaması,

• Tatbikat sürelerinin kayıt altına alınmaması.

SONUÇ

Tahliye süresinin hesaplanması, yalnızca teorik bir mühendislik çalışması değil; gerçek hayatta can güvenliğini doğrudan etkileyen kritik bir süreçtir. Alarmın verilmesi, insanların davranışları, yürüyüş hızları, kapı kapasiteleri ve dumanın etkisi birlikte değerlendirildiğinde, güvenli tahliye stratejileri oluşturulabilir. Düzenli tatbikatlarla elde edilen verilerin analiz edilmesi ve RSET–ASET karşılaştırmalarının güncellenmesi, tahliye planlarının etkinliğini artırır.

BÖLÜM 10

KAÇIŞ YOLLARI, ACİL ÇIKIŞLAR, KAPILAR, KORİDORLAR VE MERDİVENLERİN TAHLİYE GÜVENLİĞİ AÇISINDAN DEĞERLENDİRİLMESİ

Kaçış yolları, acil çıkışlar, kapılar, koridorlar ve merdivenler, bir yapının veya tesisin tahliye güvenliğini oluşturan temel fiziksel unsurlardır. Tahliye mesafesinin uygun sınırlar içerisinde olması tek başına güvenli tahliye için yeterli değildir. İnsanların bulunduğu noktadan güvenli alana ulaşıncaya kadar kullanacakları bütün güzergâhın kesintisiz, erişilebilir, açık ve acil durum koşullarında kullanılabilir durumda olması gerekir.

Bir tahliye sisteminin güvenilirliği, yalnızca kaç metre yürüneceği ile değil, bu mesafenin hangi fiziksel koşullar altında kat edileceği ile de doğrudan ilişkilidir. Örneğin tahliye mesafesi kısa olmasına rağmen koridorun dar olması, çıkış kapısının kullanılamaması, merdivenlerde malzeme bulunması veya kaçış güzergâhının araç trafiği ile kesişmesi tahliye süresini önemli ölçüde uzatabilir. Bu nedenle tahliye değerlendirmelerinde güzergâh üzerindeki bütün yapı elemanları birlikte ele alınmalıdır.

Kaçış yolları, insanların yangın veya diğer acil durumlarda bulundukları noktadan güvenli alana ulaşmak amacıyla kullandıkları kesintisiz güzergâhlardır. Bu güzergâh çalışma alanından başlayabilir; koridorlardan, kapılardan, rampalardan, merdivenlerden veya yangın güvenlik hollerinden geçerek acil çıkışa ve sonrasında güvenli alana ulaşabilir. Kaçış yolunun herhangi bir bölümünde meydana gelebilecek engel, bütün tahliye sisteminin etkinliğini azaltabilir.

Kaçış yollarının en önemli özelliklerinden biri sürekliliktir. Bir kişinin bulunduğu noktadan güvenli alana kadar olan güzergâhın hiçbir bölümünde çıkışı engelleyecek fiziksel bir unsur bulunmamalıdır. Koridorun büyük bölümünün açık olması ancak çıkış kapısının önünde malzeme bulunması durumunda, güzergâh güvenli kabul edilemez. Aynı şekilde merdivenin kullanılabilir olmasına rağmen merdivene ulaşan geçiş koridorunun kapalı olması da tahliye sistemini işlevsiz hâle getirebilir.

Endüstriyel tesislerde kaçış yollarının korunması daha da önemlidir. Üretim faaliyetleri nedeniyle forkliftler, paletler, bakım ekipmanları, mobil makineler, hortumlar, kablolar, geçici iskeleler veya depolama malzemeleri tahliye güzergâhlarını zaman içerisinde değiştirebilir. Proje üzerinde açık görünen bir kaçış yolu, saha koşullarında kullanılamaz durumda olabilir. Bu nedenle kaçış yollarının yalnızca proje aşamasında değil, işletme süresince de düzenli olarak kontrol edilmesi gerekir.

Koridorlar, insanları çalışma alanlarından çıkış noktalarına yönlendiren temel tahliye elemanlarıdır. Koridorların genişliği, uzunluğu, yön değişiklikleri ve güzergâh üzerindeki kapılar insan akışını doğrudan etkiler. Düşük kullanıcı yoğunluğuna sahip bir alanda yeterli olan bir koridor, yüzlerce kişinin aynı anda tahliye edildiği bir durumda yetersiz kalabilir. İnsan yoğunluğu arttıkça yürüyüş hızı azalır, kişiler arasındaki mesafe düşer ve özellikle dar alanlarda yığılmalar meydana gelebilir.

Tahliye güzergâhlarında ani genişlik değişimleri de ayrıca değerlendirilmelidir. Geniş bir koridorun sonunda bulunan dar bir kapı veya dar merdiven, sistem içerisinde darboğaz oluşturabilir. İnsan akışı geniş alanda hızlı ilerlese bile dar noktaya ulaşıldığında hareket yavaşlar ve kuyruk oluşmaya başlar. Bu nedenle tahliye kapasitesi değerlendirilirken güzergâhın yalnızca en geniş bölümleri değil, en dar geçiş noktaları esas alınmalıdır.

Çıkmaz koridorlar tahliye güvenliği açısından özel olarak değerlendirilmesi gereken alanlardır. Çıkmaz koridor içerisinde bulunan bir kişi belirli bir mesafe boyunca yalnızca tek yönde hareket etmek zorunda kalabilir. Yangının veya başka bir tehlikenin çıkış yönünde meydana gelmesi durumunda kişinin alternatif kaçış imkânı bulunmayabilir. Bu nedenle çıkmaz koridorların uzunluğu, kullanıcı sayısı, yangın yükü ve alternatif çıkış olanakları birlikte analiz edilmelidir.

Bir yapıda iki acil çıkış bulunması her zaman iki bağımsız kaçış yolunun bulunduğu anlamına gelmez. Çalışanlar veya bina kullanıcıları belirli bir noktaya kadar aynı koridoru kullanıyor ve daha sonra iki ayrı çıkışa yöneliyorsa, ortak kullanılan bölüm kritik bir alan hâline gelir. Yangının bu ortak güzergâh üzerinde meydana gelmesi durumunda her iki çıkış da aynı anda erişilemez hâle gelebilir. Bu nedenle kaçış yollarının birbirinden hangi noktada bağımsız hâle geldiği de değerlendirilmelidir.

Acil çıkışlar, tahliye sisteminin güvenli alanla bağlantısını sağlayan en önemli elemanlardandır. Acil çıkışların kolay fark edilebilir, açık, erişilebilir ve gerektiğinde hızla kullanılabilir olması gerekir. Çıkış kapılarının önlerine malzeme bırakılması, araç park edilmesi, geçici depolama yapılması veya kapıların kilitlenmesi ciddi tahliye riski oluşturur.

Acil çıkış kapılarının açılma yönü de özellikle yoğun kullanıcı bulunan alanlarda önemlidir. Kalabalığın kapıya doğru hareket ettiği bir tahliye sırasında kapı üzerinde önemli bir insan basıncı oluşabilir. Kapının uygun yönde açılamaması, tahliye akışının durmasına ve insanların kapı önünde yığılmasına neden olabilir. Bu nedenle kapıların kullanım amacı, kullanıcı sayısı ve ilgili tasarım kriterleri doğrultusunda değerlendirilmesi gerekir.

Kapıların kilit sistemleri tahliye güvenliği açısından ayrıca kontrol edilmelidir. Normal işletme koşullarında güvenlik amacıyla kullanılan kartlı geçiş sistemleri, elektromanyetik kilitler, turnikeler veya diğer erişim kontrol sistemleri acil durumda insanların çıkışını engellememelidir. Acil durum senaryolarında bu sistemlerin nasıl davranacağı önceden belirlenmeli ve düzenli olarak test edilmelidir.

Yangın kapıları ise yalnızca bir geçiş elemanı değildir. Bu kapılar yangının ve dumanın yapı içerisindeki yayılımını sınırlandıran önemli pasif yangın güvenlik sistemleridir. Yangın kapılarının takoz, sandalye veya benzeri malzemelerle sürekli açık tutulması, yangın bölümlendirmesini etkisiz hâle getirebilir. Bu nedenle yangın kapılarının çalışır durumda olması, kapanma mekanizmalarının düzenli olarak kontrol edilmesi ve günlük işletme sırasında işlevlerinin korunması gerekir.

Merdivenler, özellikle çok katlı yapılarda tahliye sisteminin en kritik bölümlerinden biridir. İnsanların merdivenlerdeki hareket hızı düz zemine göre daha düşük olabilir. Basamaklar, sahanlıklar, yön değişiklikleri, katlardan gelen kullanıcıların aynı merdivende birleşmesi ve fiziksel yorgunluk tahliye süresini artırabilir.

Birden fazla katın aynı merdiveni kullanması durumunda alt katlara doğru insan yoğunluğu giderek artabilir. Bu nedenle merdiven genişliği yalnızca tek bir katın kullanıcı sayısına göre değil, tahliye sırasında aynı merdiveni kullanabilecek toplam kullanıcı yüküne göre değerlendirilmelidir.

Merdiven boşlukları yangın sırasında duman yayılımı açısından da önemli risk taşır. Sıcak gazların yükselme eğilimi nedeniyle korunmamış merdivenler dumanın üst katlara hızla ulaşmasına neden olabilir. Tahliye yolu olarak kullanılan bir merdivenin kısa sürede dumanla dolması, çalışanların çıkışını ciddi şekilde zorlaştırabilir. Bu nedenle merdivenlerin yangın bölümlendirmesi ve duman kontrol sistemleriyle birlikte değerlendirilmesi gerekir.

Tahliye güzergâhlarında bulunan rampalar, basamaklar ve seviye farklılıkları da hareket kabiliyeti üzerinde etkili olabilir. Özellikle yaşlılar, yaralı kişiler veya hareket kabiliyeti kısıtlı bireyler için dik rampalar ve uygunsuz zeminler tahliyeyi zorlaştırabilir. Endüstriyel tesislerde yağ, su veya kimyasal maddelerin zemine yayılması kayma riskini artırabileceğinden kaçış yollarının zemin koşulları düzenli olarak kontrol edilmelidir.

Normal yolcu asansörleri birçok yangın senaryosunda standart tahliye güzergâhının bir parçası olarak değerlendirilmez. Yangın sırasında elektrik kesintisi, asansörün katlar arasında kalması veya dumanın asansör boşluğuna yayılması gibi riskler meydana gelebilir. Bu nedenle çalışanların acil durumda hangi tahliye yollarını kullanacağı açık şekilde belirlenmeli ve eğitimlerde anlatılmalıdır.

Turnikeler ve güvenlik kontrol noktaları da özellikle büyük endüstriyel işletmelerde önemli darboğazlara dönüşebilir. Normal çalışma sırasında personel takibi veya güvenlik amacıyla kullanılan turnikeler acil tahliyede serbest geçiş sağlayacak şekilde tasarlanmalıdır. Enerji kesilmesi hâlinde sistemin nasıl davranacağı bilinmeli ve gerekli durumlarda alternatif geçiş noktaları oluşturulmalıdır.

Endüstriyel tesislerde yaya tahliye yolları ile forklift veya araç yollarının kesişmesi ayrıca değerlendirilmelidir. Acil durum sırasında yüzlerce çalışanın aynı anda hareket ettiği bir ortamda, araç trafiğinin devam etmesi ikincil kazalara neden olabilir. Mümkün olduğunca yaya kaçış yolları araç güzergâhlarından ayrılmalı ve acil durum sırasında araç hareketlerini kontrol edecek prosedürler oluşturulmalıdır.

Kimyasal tesisler, yakıt depoları ve patlayıcı atmosfer riski bulunan alanlarda ise en kısa kaçış güzergâhı her zaman en güvenli güzergâh olmayabilir. Toksik gaz salınımı, yangın veya patlama sırasında insanların olayın gelişme yönünden uzaklaştırılması gerekebilir. Bu nedenle rüzgâr yönü, gaz yayılımı, yangının konumu ve ikincil patlama riski tahliye güzergâhı seçiminde dikkate alınmalıdır.

Yeraltı madenlerinde de benzer şekilde yalnızca en kısa mesafe esas alınamaz. Havalandırma yönü, temiz hava yolları, duman hareketleri, kaçış odaları ve alternatif galeriler tahliye güvenliği açısından birlikte değerlendirilmelidir. En kısa galeri yoğun dumanla dolmuşsa daha uzun ancak temiz hava yönünde bulunan bir güzergâh daha güvenli olabilir.

Tahliye yolları değerlendirilirken hareket kabiliyeti kısıtlı kişiler de mutlaka dikkate alınmalıdır. Tekerlekli sandalye kullananlar, yaşlı çalışanlar, hamileler, yaralı kişiler veya geçici hareket kısıtlılığı bulunan çalışanların merdiven ve dar geçişleri kullanma kabiliyeti farklı olabilir. Bu nedenle tahliye sistemleri yalnızca sağlıklı yetişkinlerin hareket kabiliyeti esas alınarak oluşturulmamalıdır.

Profesyonel bir kaçış güzergâhı değerlendirmesinde üç temel kriter birlikte ele alınmalıdır: mesafe, kapasite ve güvenlik. Güzergâh mümkün olduğunca kısa olmalı, aynı anda tahliye olacak insan sayısını taşıyabilecek kapasitede bulunmalı ve olay sırasında tehlikeden etkilenmeden kullanılabilir durumda kalmalıdır.

Bu yaklaşım içerisinde yalnızca “Çıkış var mı?” sorusunun sorulması yeterli değildir. Asıl değerlendirme, “İnsan bulunduğu noktadan bu çıkışa gerçek bir acil durumda güvenli şekilde ulaşabilir mi?” sorusu üzerinden yapılmalıdır.

Kaçış yollarının etkinliği saha denetimleriyle düzenli olarak doğrulanmalıdır. Koridorlar yürünmeli, kapılar açılmalı, merdivenler kontrol edilmeli, alternatif çıkışlar test edilmeli ve güzergâh üzerindeki geçici veya kalıcı engeller kayıt altına alınmalıdır. Yapılan kontroller yalnızca görsel incelemeyle sınırlı tutulmamalı, mümkün olduğunca gerçek tahliye hareketini temsil edecek şekilde uygulanmalıdır.

Sonuç olarak kaçış yolları, acil çıkışlar, kapılar, koridorlar ve merdivenler birbirinden bağımsız yapı elemanları olarak değil, tek bir tahliye sistemi olarak değerlendirilmelidir. Sistem içerisindeki tek bir uygunsuzluk dahi bütün tahliye performansını etkileyebilir. Bu nedenle tahliye güvenliği; doğru tasarım, yeterli kapasite, sürekli açık güzergâhlar, uygun kapı ve merdiven sistemleri, düzenli saha kontrolleri ve çalışanların doğru şekilde bilgilendirilmesiyle sağlanmalıdır.

Tahliye mesafesinin kabul edilebilir olması önemli olmakla birlikte, esas amaç insanların bu mesafeyi gerçek acil durum koşullarında güvenli şekilde kat edebilmesini sağlamaktır. Güvenli tahliye ancak bütün kaçış sisteminin birlikte ve kesintisiz çalışmasıyla mümkündür.

BÖLÜM 11

TAHLİYE PLANI TASARIMI, ACİL DURUM KROKİLERİ VE İŞARETLEME STANDARTLARI

GİRİŞ

Tahliye planı, bir yapının yangın veya diğer acil durumlarda güvenli şekilde boşaltılmasını sağlayan teknik bir dokümandır. Ancak iyi hazırlanmış bir tahliye planı yalnızca çizilmiş birkaç ok ve çıkış işaretinden ibaret değildir.

Profesyonel bir tahliye planı;

• ulusal ve uluslararası standartlara uygun,

• kolay okunabilir,

• güncel,

• kullanıcı dostu,

• gerçek saha koşullarını yansıtan,

• herkes tarafından anlaşılabilir olmalıdır.

Tahliye planının amacı, acil durum sırasında insanların düşünmeden doğru yönü takip ederek güvenli alana ulaşmasını sağlamaktır.

TAHLİYE KROKİSİ NEDİR?

Tahliye krokisi, bir binanın veya tesisin kat planı üzerine;

• mevcut konumu,

• kaçış yollarını,

• acil çıkışları,

• yangın ekipmanlarını,

• ilk yardım noktalarını,

• toplanma alanlarını gösteren teknik çizimdir.

Kroki, acil durum sırasında karar verme süresini azaltır ve insanların doğru güzergâhı takip etmesine yardımcı olur.

TAHLİYE PLANI HAZIRLAMA SÜRECİ

Profesyonel bir tahliye planı aşağıdaki aşamalardan oluşur:

Aşama 1

Mimari projelerin temin edilmesi

↓

Aşama 2

Saha keşfi

↓

Aşama 3

Risk değerlendirmesi

↓

Aşama 4

Kaçış yollarının belirlenmesi

↓

Aşama 5

Toplanma alanlarının belirlenmesi

↓

Aşama 6

Acil durum ekipmanlarının işlenmesi

↓

Aşama 7

Revizyon kontrolü

↓

Aşama 8

Onay ve yayımlama

TAHLİYE PLANINDA BULUNMASI GEREKEN BİLGİLER

Her tahliye planında aşağıdaki bilgiler bulunmalıdır:

• Planın adı,

• Kat bilgisi,

• Kuzey yönü,

• Ölçek,

• Revizyon tarihi,

• Hazırlayan kişi,

• Onaylayan kişi,

• Acil telefon numaraları,

• Bina adı,

• Kat planı.

Bu bilgiler, planın doğru yorumlanmasını sağlar.

"BURADASINIZ" İŞARETİ

Tahliye planlarının en önemli noktası "Buradasınız" işaretidir. Bu işaret; 📍şeklinde gösterilir. Yanlış yerleştirilmesi durumunda bütün tahliye planı işlevini kaybedebilir.

Yerleşim yapılırken;

• Planın bulunduğu duvar,

• Bakış yönü,

• Koridor yönü,

• Kapılar mutlaka dikkate alınmalıdır.

KAÇIŞ YOLLARININ GÖSTERİLMESİ

Kaçış yolları; yeşil renk, kalın ok ile gösterilmelidir.

Her zaman; mevcut konumdan en yakın güvenli çıkışa gidecek şekilde çizilir.

Alternatif kaçış yolları ise kesik çizgi veya farklı bir ok tipiyle gösterilebilir.

ACİL ÇIKIŞLAR

Acil çıkış kapıları; uluslararası standart sembolleri kullanılarak gösterilmelidir.

Gösterimde;

• kapının yönü,

• açılış yönü,

• yangın kapısı olup olmadığı belirtilmelidir.

YANGIN EKİPMANLARININ GÖSTERİMİ

Tahliye planında aşağıdaki ekipmanlar işaretlenmelidir:

• Yangın söndürücü

• Yangın dolabı

• Hidrant

• Sprinkler kontrol vanası

• Yangın alarm butonu

• Yangın alarm paneli

• İtfaiye bağlantı ağzı

• Köpük sistemi

• Gaz kesme vanası

• Elektrik ana kesicisi

Bu ekipmanlar standart sembollerle gösterilmelidir.

İLK YARDIM EKİPMANLARI

Gösterilmesi gereken noktalar:

• İlk yardım dolabı,

• Otomatik Eksternal Defibrilatör (AED/OED),

• Acil duş,

• Göz duşu,

• Sedye,

• Tıbbi oksijen,

• Revir.

Bu bilgiler özellikle büyük tesislerde kritik önem taşır.

TOPLANMA ALANLARI

Toplanma alanları, tahliye sürecinin bina dışındaki en önemli güvenlik unsurlarından biridir. Tahliyenin yalnızca binadan çıkmakla tamamlandığı düşünülmemelidir. Çalışanların ve diğer kullanıcıların tehlikeli bölgeden uzaklaştırıldıktan sonra önceden belirlenmiş, güvenli ve kontrol edilebilir bir noktada toplanması gerekir. Bu alanlar, tahliye edilen kişilerin sayımının yapılmasını, eksik personelin belirlenmesini ve acil durum ekiplerinin müdahalesinin daha düzenli şekilde yürütülmesini sağlar.

Toplanma alanı seçilirken öncelikle olayın etkilerinden uzak ve güvenli bir konum tercih edilmelidir. Alan; yangın, patlama, toksik gaz yayılımı, yapı çökmesi, duman hareketi veya ikincil tehlikelerden etkilenmeyecek mesafede bulunmalıdır. Özellikle endüstriyel tesislerde yalnızca bina dışına çıkmak yeterli değildir. Yakıt depoları, kimyasal proses alanları, basınçlı tanklar, enerji hatları ve yoğun araç trafiği bulunan bölgelerden uzak noktalar tercih edilmelidir.

Toplanma alanı aynı zamanda itfaiye, ambulans, arama kurtarma ekipleri ve diğer acil müdahale araçlarının giriş-çıkış güzergâhlarını engellememelidir. Tahliye edilen personelin acil müdahale yolları üzerinde toplanması, müdahale araçlarının sahaya erişimini geciktirebilir ve ikincil kazalara neden olabilir. Bu nedenle toplanma alanları araç yollarından, acil servis girişlerinden, yangın araçlarının konuşlanma noktalarından ve ekipman kurulum alanlarından mümkün olduğunca ayrı planlanmalıdır.

Alan kapasitesi, tesiste aynı anda bulunabilecek maksimum kişi sayısına göre değerlendirilmelidir. Vardiya değişimleri, ziyaretçiler, yüklenici çalışanlar ve geçici personel de hesaba katılmalıdır. Toplanma alanının yalnızca normal vardiya çalışanlarını barındıracak büyüklükte olması yeterli değildir. Acil durumda tüm kullanıcıların aynı anda alana yönelmesi durumunda güvenli ve düzenli şekilde bekleyebilecekleri yeterli alan bulunmalıdır.

Toplanma alanına ulaşan personelin yeniden binaya veya tehlikeli bölgeye dönmesine izin verilmemelidir. Kişisel eşya almak, araç kurtarmak, çalışma ekipmanını kapatmak veya bir arkadaşını aramak amacıyla tehlikeli bölgeye geri dönmek ciddi risk oluşturabilir. Yeniden giriş kararı yalnızca acil durum yönetimi tarafından, ortamın güvenli olduğu doğrulandıktan sonra verilmelidir.

Her toplanma alanında personel sayım sisteminin nasıl uygulanacağı önceden belirlenmelidir. Bölüm sorumluları, vardiya amirleri veya belirlenmiş toplanma alanı sorumluları kendi gruplarının sayımını gerçekleştirmeli ve sonuçları acil durum koordinasyonuna bildirmelidir. Eksik kişi tespit edilmesi durumunda bu bilgi derhal arama ve kurtarma ekiplerine aktarılmalı, ancak eğitimsiz personelin eksik kişiyi aramak amacıyla tehlikeli alana girmesine izin verilmemelidir.

Büyük tesislerde tek bir toplanma alanı yerine birden fazla toplanma alanı belirlenmesi gerekebilir. Bu durumda her bina, bölüm veya çalışma alanının hangi toplanma noktasını kullanacağı açık şekilde tanımlanmalıdır. Personelin farklı toplanma alanlarına rastgele dağılması sayım sürecini zorlaştırabilir ve bazı kişilerin kayıp olarak değerlendirilmesine neden olabilir.

Kimyasal tesisler ve açık saha operasyonlarında toplanma alanları belirlenirken rüzgâr yönü ayrıca dikkate alınmalıdır. Toksik veya yanıcı gaz salınımı meydana geldiğinde sabit olarak belirlenmiş bir toplanma alanı tehlike bölgesi içerisinde kalabilir. Bu tür tesislerde mümkün olduğunca alternatif toplanma alanları oluşturulmalı ve rüzgâr yönüne göre hangi alanın kullanılacağı acil durum prosedürlerinde tanımlanmalıdır.

Toplanma alanlarının açık ve kolay görülebilir şekilde işaretlenmesi gerekir. Tahliye planlarında ve acil durum krokilerinde bu alanlar standart toplanma alanı sembolü ile gösterilmelidir. İşaretlemeler çalışanların uzaktan görebileceği konumlarda bulunmalı ve özellikle büyük açık alanlarda yönlendirme levhalarıyla desteklenmelidir.

Toplanma alanlarının yerleri yalnızca plan üzerinde gösterilmemeli, çalışanlara eğitim ve tatbikatlarla öğretilmelidir. Yeni işe başlayan personel, yükleniciler ve ziyaretçiler de hangi toplanma alanına gitmeleri gerektiği konusunda bilgilendirilmelidir. Tatbikatlar sırasında insanların doğru toplanma alanına yönelip yönelmediği gözlemlenmeli ve ortaya çıkan karışıklıklar kayıt altına alınmalıdır.

Toplanma alanları zaman içerisinde işletme faaliyetlerinden etkilenebilir. Araç parkları, geçici depolama, inşaat çalışmaları, yeni ekipman kurulumu veya saha düzenindeki değişiklikler daha önce güvenli kabul edilen bir alanı kullanılamaz hâle getirebilir. Bu nedenle toplanma alanlarının uygunluğu periyodik saha denetimleri ve her önemli tesis değişikliği sonrasında yeniden değerlendirilmelidir.

Profesyonel bir tahliye planında toplanma alanı; yalnızca planda gösterilen bir sembol değil, tahliye sonrası kontrol, personel sayımı, haberleşme ve acil durum yönetiminin devam ettiği operasyonel bir güvenlik alanıdır. Doğru seçilmiş, yeterli kapasiteye sahip, açık şekilde işaretlenmiş ve düzenli olarak test edilen toplanma alanları, tahliye sürecinin güvenli ve kontrollü şekilde tamamlanmasına önemli katkı sağlar.

TS EN ISO 7010 GÜVENLİK SEMBOLLERİ

Tahliye planlarında kullanılacak semboller standart olmalıdır.

Başlıca semboller:

• Acil çıkış

• Kaçış yönü

• İlk yardım

• AED

• Yangın söndürücü

• Yangın dolabı

• Acil telefon

• Toplanma alanı

• Acil duş

• Göz duşu

Standart semboller, farklı dilleri konuşan kişilerin de planı anlayabilmesini sağlar.

TS ISO 23601'E GÖRE PLAN TASARIMI

TS ISO 23601 standardına göre:

Planlar;

• okunabilir,

• sade,

• ölçekli,

• güncel olmalıdır.

Plan üzerinde gereksiz bilgiler bulunmamalıdır. Önemli bilgiler ön planda yer almalıdır.

AUTOCAD İLE PLAN HAZIRLAMA

Tahliye planları ve acil durum krokileri, AutoCAD gibi bilgisayar destekli tasarım programları kullanılarak mevcut mimari projeler üzerinden hazırlanabilir. Plan üzerinde kaçış yolları, acil çıkışlar, yangın söndürme ekipmanları, ilk yardım noktaları, acil durum ekipmanları ve toplanma alanları açık ve anlaşılır şekilde gösterilmelidir.

Hazırlanan çizimin sahadaki gerçek durumla uyumlu olması büyük önem taşır. Bu nedenle kapıların, koridorların, merdivenlerin, ekipmanların ve çıkış noktalarının konumları saha kontrolüyle doğrulanmalıdır. Kaçış güzergâhları belirgin şekilde işaretlenmeli ve kullanılan semboller planın tamamında standart ve tutarlı olmalıdır.

AutoCAD ortamında farklı bilgi gruplarının ayrı katmanlarda (layer) oluşturulması, planın güncellenmesini ve kontrol edilmesini kolaylaştırır. Yapısal değişiklikler, yeni ekipman yerleşimleri veya kaçış güzergâhlarındaki değişiklikler meydana geldiğinde tahliye planları da güncellenmelidir.

Amaç, teknik olarak doğru olmasının yanında acil durumda kullanıcı tarafından birkaç saniye içerisinde anlaşılabilecek sade, okunabilir ve sahayla uyumlu bir tahliye planı oluşturmaktır.

MADENLER İÇİN ÖZEL GÖSTERİMLER

Yeraltı madenlerinde tahliye planları aşağıdaki bilgileri de içermelidir:

• Kaçış odaları,

• Temiz hava istasyonları,

• SCSR dağıtım noktaları,

• Havalandırma yönü,

• Gaz sensörleri,

• Telefon istasyonları,

• Acil kaçış galerileri,

• Kurtarma ekipmanı depoları.

Bu bilgiler yüzey tesislerinden farklı olarak mutlaka işlenmelidir.

TÜNELLER İÇİN ÖZEL GÖSTERİMLER

Tünel tahliye planlarında;

• Jet fanlar,

• Acil telefonlar,

• Yangın dolapları,

• Hidrantlar,

• CCTV kameraları,

• Acil çıkış kapıları,

• Çapraz geçişler,

• Havalandırma yönü,

• Elektrik panoları gösterilmelidir.

EN SIK YAPILAN HATALAR

Denetimlerde sık karşılaşılan hatalar:

• Revizyon tarihinin bulunmaması,

• Taşınan duvarların plana işlenmemesi,

• Yangın söndürücü yerlerinin güncel olmaması,

• Toplanma alanının yanlış gösterilmesi,

• Kaçış yönlerinin ters çizilmesi,

• "Buradasınız" işaretinin yanlış konumlandırılması,

• Okunamayacak kadar küçük yazı kullanılması,

• Standart dışı semboller kullanılması.

SAHA DOĞRULAMA PROSEDÜRÜ

Tahliye planı hazırlandıktan sonra mutlaka saha doğrulaması yapılmalıdır.

Kontrol edilecek hususlar:

1. Kaçış yolları fiilen yürünerek kontrol edilir.

2. Kapıların açılış yönü doğrulanır.

3. Acil çıkışların kilitli olmadığı kontrol edilir.

4. Yangın söndürücü ve dolap yerleri planla karşılaştırılır.

5. Acil aydınlatma ve yönlendirme levhaları test edilir.

6. Toplanma alanına kadar yürüyüş süresi ölçülür.

7. Tatbikat sırasında planın uygulanabilirliği gözlemlenir.

8. Tespit edilen uygunsuzluklar revizyon listesine eklenir.

Bu doğrulama yapılmadan plan "tamamlanmış" kabul edilmemelidir.

BÖLÜM SONU DEĞERLENDİRMESİ

Başarılı bir tahliye planı, yalnızca doğru çizilmiş bir kroki değil; yaşayan bir güvenlik dokümanıdır. Yapısal değişiklikler, ekipman yer değişiklikleri, yeni üretim alanları veya personel sayısındaki değişiklikler tahliye planına yansıtılmalı, plan düzenli aralıklarla gözden geçirilmelidir. Standartlara uygun semboller, doğru yönlendirme ve sahayla birebir uyumlu bilgiler, acil durumda karar verme süresini azaltarak can güvenliğini artırır.

BÖLÜM 12

TAHLİYE TATBİKATLARININ PLANLANMASI, PERFORMANS ÖLÇÜMÜ VE SÜREKLİ İYİLEŞTİRME

GİRİŞ

En iyi hazırlanmış tahliye planı bile gerçek bir acil durumda test edilmemişse, yalnızca teorik bir dokümandan ibarettir. Yangın güvenliği yönetiminde başarılı olmanın temel şartı, hazırlanan planların düzenli aralıklarla tatbikatlar aracılığıyla doğrulanması ve elde edilen sonuçlara göre sürekli iyileştirilmesidir.

Tatbikatların amacı yalnızca mevzuat gerekliliklerini yerine getirmek değildir. Asıl amaç; çalışanların acil durumlara hazırlık seviyesini ölçmek, tahliye sürelerini analiz etmek, ekiplerin koordinasyonunu değerlendirmek ve mevcut planlardaki eksiklikleri ortaya çıkarmaktır.

Profesyonel işletmelerde tatbikatlar, bir "gösteri" değil; performans ölçümü yapılan teknik uygulamalardır.

TATBİKATLARIN AMAÇLARI

Tahliye tatbikatlarının temel amaçları şunlardır:

• Tahliye planının uygulanabilirliğini test etmek.

• Personelin görev ve sorumluluklarını doğrulamak.

• Acil durum ekiplerinin koordinasyonunu değerlendirmek.

• Tahliye süresini ölçmek.

• Darboğaz noktalarını belirlemek.

• Haberleşme sistemlerini test etmek.

• Acil durum ekipmanlarının çalışırlığını doğrulamak.

• Sürekli iyileştirme için veri toplamak.

TATBİKAT TÜRLERİ

1. Masa Başı Tatbikatı (Tabletop Exercise)

Katılımcılar bir toplantı ortamında senaryoyu değerlendirir.

Amaç:

• Karar verme süreçlerini test etmek.

• Yönetim kadrosunun koordinasyonunu değerlendirmek.

• Acil durum planlarını gözden geçirmek.

Avantajları:

• Düşük maliyetlidir.

• Kısa sürede uygulanabilir.

• Farklı senaryolar kolayca tartışılabilir.

Dezavantajı:

• Gerçek saha koşullarını tam olarak yansıtmaz.

2. Fonksiyonel Tatbikat

Belirli ekiplerin görevleri uygulamalı olarak test edilir.

Örneğin:

• Haberleşme sistemi,

• Yangın alarmı,

• Komuta merkezi,

• İlk yardım ekibi.

Bu tür tatbikatlarda tüm tesis boşaltılmayabilir.

3. Saha Tahliye Tatbikatı

En yaygın uygulamadır.

İçerik:

• Alarm verilir.

• Personel tahliye edilir.

• Toplanma alanında sayım yapılır.

• Süreler kayıt altına alınır.

4. Tam Ölçekli Tatbikat (Full Scale Exercise)

En kapsamlı tatbikattır.

Katılımcılar:

• İşletme personeli,

• Acil durum ekipleri,

• İtfaiye,

• 112 Acil Sağlık,

• AFAD,

• Jandarma/Emniyet,

• Çevre ekipleri,

• Yerel yönetimler.

Bu tatbikatlar büyük endüstriyel tesisler, madenler ve tüneller için önerilir.

TATBİKAT PLANLAMA SÜRECİ

Profesyonel bir tatbikat aşağıdaki aşamalarla planlanmalıdır:

1. Amaç belirlenir.

2. Senaryo hazırlanır.

3. Risk analizi yapılır.

4. Gözlemciler atanır.

5. Ölçüm kriterleri belirlenir.

6. İletişim planı hazırlanır.

7. Tatbikat uygulanır.

8. Değerlendirme toplantısı yapılır.

9. Aksiyon planı hazırlanır.

SENARYO HAZIRLAMA

İyi bir senaryo;

• Gerçekçi,

• Ölçülebilir,

• Öğretici,

• İşletmeye özgü olmalıdır.

Örnek Senaryo

Yer: Yeraltı metal madeni

Olay: Dizel LHD aracında motor yangını

İkincil Riskler:

• Yoğun duman

• Havalandırma yönünün değişmesi

• Bir çalışanın dumandan etkilenmesi

• Haberleşme kesintisi

Beklenen Faaliyetler:

• Alarm verilmesi

• SCSR kullanımı

• Alternatif galeriden tahliye

• Kaçış odasının kullanılması

• Personel sayımı

• Kurtarma ekibinin müdahalesi

GÖZLEMCİLERİN GÖREVLERİ

Tatbikat sırasında gözlemciler aktif müdahale etmez.

Görevleri:

• Süreleri ölçmek.

• Personel davranışlarını gözlemlemek.

• Yanlış uygulamaları not etmek.

• Fotoğraf ve video kaydı almak.

• Performans raporu hazırlamak.

Her kritik nokta için en az bir gözlemci görevlendirilmelidir.

PERFORMANS GÖSTERGELERİ (KPI)

Tahliye tatbikatlarının başarısı yalnızca tatbikatın tamamlanıp tamamlanmadığına göre değil, ölçülebilir Anahtar Performans Göstergeleri (KPI) üzerinden değerlendirilmelidir. Bu göstergeler, tahliye sisteminin güçlü ve geliştirilmesi gereken yönlerinin objektif olarak belirlenmesini sağlar.

Değerlendirmede; alarmın algılanma süresi, ilk hareket süresi, toplam tahliye süresi, toplanma alanına ulaşma süresi, personel sayım süresi, yanlış güzergâh kullanımı, tahliyeye katılım oranı ve tespit edilen uygunsuzluk sayısı gibi veriler kullanılabilir.

Her tatbikat sonrasında KPI sonuçları önceki tatbikatlarla karşılaştırılmalı, hedef değerlerden sapmalar analiz edilmeli ve gerekli düzeltici faaliyetler belirlenmelidir. Böylece tatbikatlar yalnızca yasal veya prosedürel bir gereklilik olmaktan çıkarak tahliye performansının sürekli geliştirildiği ölçülebilir bir güvenlik aracına dönüşür.

DARBOĞAZ ANALİZİ

Tatbikat sırasında aşağıdaki noktalar özellikle gözlemlenmelidir:

• Dar kapılar,

• Merdiven girişleri,

• Turnikeler,

• Koridor kesişimleri,

• Forklift geçişleri,

• Yangın kapıları.

Darboğaz oluşan noktalar için video analizi yapılması faydalıdır.

ACİL DURUM EKİPLERİNİN DEĞERLENDİRİLMESİ

Her ekip için ayrı performans değerlendirmesi yapılmalıdır.

Yangın Ekibi

• Doğru ekipman seçimi

• Müdahale süresi

• Güvenli yaklaşım

• Haberleşme

Arama Kurtarma Ekibi

• Alan taraması

• Yaralıya ulaşma

• Tahliye yöntemi

• Ekip koordinasyonu

İlk Yardım Ekibi

• Triyaj

• Temel yaşam desteği

• Yaralı stabilizasyonu

• Ambulansa teslim

PERSONEL SAYIMI

Personel sayımı aşağıdaki kaynaklarla doğrulanmalıdır:

• Vardiya listesi,

• Kartlı geçiş sistemi,

• Ziyaretçi kayıtları,

• Alt yüklenici personel listeleri.

Sayım yalnızca isim okumakla sınırlı kalmamalı, eksik personelin son görüldüğü yer de kayıt altına alınmalıdır.

TATBİKAT SONRASI DEĞERLENDİRME TOPLANTISI

Tatbikat tamamlandıktan sonra en geç 24 saat içinde değerlendirme toplantısı yapılmalıdır.

Toplantıda şu sorular ele alınmalıdır:

• Senaryo gerçekçiydi mi?

• Tahliye süresi hedefe ulaştı mı?

• Haberleşme yeterli miydi?

• Ekipmanlar çalıştı mı?

• Personel prosedürleri uyguladı mı?

• Beklenmeyen sorunlar yaşandı mı?

KÖK NEDEN ANALİZİ

Tahliye tatbikatları sırasında tespit edilen eksiklikler yalnızca görünen sorun üzerinden değerlendirilmemeli, eksikliğin ortaya çıkmasına neden olan temel faktörler belirlenmelidir. Bu amaçla kök neden analizi yapılarak problemin tekrar oluşmasını önleyecek kalıcı düzeltici faaliyetler geliştirilmelidir.

Örneğin bir çalışanın yanlış tahliye güzergâhını kullanması yalnızca “personel hatası” olarak değerlendirilmemelidir. Yönlendirme levhalarının yetersizliği, tahliye planının güncel olmaması, eğitim eksikliği veya çalışanın alternatif çıkışları bilmemesi gibi nedenler araştırılmalıdır.

Kök neden analizinde 5 Neden, Balık Kılçığı (Ishikawa), ICAM veya benzeri sistematik analiz yöntemleri kullanılabilir. Belirlenen her kök neden için sorumlu kişi veya birim, düzeltici faaliyet ve tamamlanma süresi tanımlanmalı; alınan aksiyonların etkinliği sonraki denetim ve tatbikatlarda doğrulanmalıdır.

Amaç yalnızca tespit edilen uygunsuzluğu kapatmak değil, aynı veya benzer problemin tekrar meydana gelmesini önlemektir.

DÜZELTİCİ VE ÖNLEYİCİ FAALİYETLER (DÖF)

Tahliye tatbikatları, saha denetimleri ve acil durum değerlendirmeleri sırasında tespit edilen her uygunsuzluk için Düzeltici ve Önleyici Faaliyet (DÖF) oluşturulmalıdır. DÖF süreci yalnızca mevcut eksikliğin giderilmesini değil, aynı veya benzer uygunsuzlukların tekrar meydana gelmesini önleyecek kalıcı tedbirlerin uygulanmasını amaçlamalıdır.

Hazırlanan aksiyon planında; tespit edilen uygunsuzluk, kök neden, risk seviyesi, alınması gereken aksiyon, sorumlu kişi veya birim, hedef tamamlanma tarihi ve mevcut durum açık şekilde tanımlanmalıdır. Kritik ve yüksek riskli bulgular önceliklendirilerek mümkün olan en kısa sürede kontrol altına alınmalıdır.

DÖF'lerin tamamlanma durumu düzenli olarak takip edilmeli, yalnızca aksiyonun gerçekleştirildiğinin bildirilmesi yeterli kabul edilmemelidir. Yapılan düzeltmenin sahada uygulanıp uygulanmadığı ve riski gerçekten ortadan kaldırıp kaldırmadığı etkinlik kontrolü ile doğrulanmalıdır.

Tamamlanan faaliyetler sonraki saha denetimleri ve tahliye tatbikatlarında yeniden kontrol edilmeli, etkisiz kalan veya tekrar eden uygunsuzluklar için kök neden analizi gözden geçirilerek ilave önlemler belirlenmelidir. Böylece DÖF sistemi, yalnızca uygunsuzlukların kapatıldığı bir kayıt mekanizması değil, tahliye ve acil durum performansının sürekli iyileştirilmesini sağlayan sistematik bir yönetim aracı hâline gelir.

TATBİKAT RAPORU İÇERİĞİ

Profesyonel bir tatbikat raporu aşağıdaki başlıklardan oluşmalıdır:

• Amaç

• Kapsam

• Senaryo

• Katılımcılar

• Kullanılan ekipmanlar

• Kronolojik olay akışı

• Performans göstergeleri

• Gözlem sonuçları

• Fotoğraflar

• Tespit edilen uygunsuzluklar

• İyileştirme önerileri

• Sonuç ve değerlendirme

Bu rapor, sonraki tatbikatların planlanmasında temel referans doküman olarak kullanılmalıdır.

SÜREKLİ İYİLEŞTİRME DÖNGÜSÜ (PDCA)

Tahliye yönetiminde Planla–Uygula–Kontrol Et–Önlem Al (PDCA) yaklaşımı benimsenmelidir.

1. Planla: Tahliye planını ve senaryoları hazırla.

2. Uygula: Tatbikatı gerçekleştir.

3. Kontrol Et: Performansı ölç ve analiz et.

4. Önlem Al: Eksiklikleri gider ve planı güncelle.

Bu döngü, tahliye sisteminin sürekli gelişmesini sağlar.

BÖLÜM SONU DEĞERLENDİRMESİ

Tahliye tatbikatları, acil durum yönetiminin en önemli doğrulama araçlarından biridir. Başarı; yalnızca kısa tahliye süresi ile değil, doğru karar verme, etkili ekip koordinasyonu, güvenli davranışlar ve sürekli iyileştirme kültürü ile ölçülmelidir. Düzenli tatbikatlar ve sistematik değerlendirmeler sayesinde işletmeler gerçek acil durumlara daha hazırlıklı hâle gelir.

BÖLÜM 13

DENETİM, UYGUNLUK KONTROLÜ VE PROFESYONEL TAHLİYE MESAFESİ DENETİM REHBERİ

GİRİŞ

Bir işletmede tahliye planının hazırlanmış olması tek başına yeterli değildir. Planın sahadaki gerçek koşullara uygunluğu, acil çıkışların kullanılabilirliği, yönlendirme sistemlerinin etkinliği ve çalışanların hazırlık seviyesi düzenli denetimlerle doğrulanmalıdır.

Denetimlerin amacı yalnızca mevzuata uygunluğu kontrol etmek değil, gerçek bir acil durumda can kaybına neden olabilecek eksiklikleri önceden tespit etmektir.

Profesyonel tahliye denetimleri aşağıdaki üç temel soruya cevap arar:

• Çalışanlar güvenli şekilde tahliye olabilir mi?

• Tahliye sistemi her an kullanılabilir durumda mı?

• Acil durum organizasyonu etkili şekilde çalışıyor mu?

DENETİM FELSEFESİ

Tahliye denetimleri dört temel başlık altında yürütülmelidir:

1. Yapısal Uygunluk

• Çıkış kapıları

• Koridorlar

• Merdivenler

• Yangın kapıları

• Acil aydınlatma

2. Organizasyonel Uygunluk

• Acil durum ekipleri

• Eğitimler

• Tatbikatlar

• Haberleşme sistemi

• Personel sayımı

3. Teknik Sistemler

• Yangın alarmı

• Sprinkler sistemi

• Duman kontrolü

• Basınçlandırma

• Gaz algılama

4. Dokümantasyon

• Tahliye planları

• Risk değerlendirmesi

• Tatbikat raporları

• Eğitim kayıtları

• Bakım kayıtları

TAHLİYE YOLLARI DENETİMİ

Denetçi aşağıdaki hususları kontrol etmelidir:

✓ Koridor genişlikleri yeterli mi?

✓ Kaçış yollarında malzeme var mı?

✓ Yangın kapıları kapanıyor mu?

✓ Kapılar dışa doğru açılıyor mu?

✓ Kaçış yolları sürekli kullanılabilir durumda mı?

✓ Zeminde kayma riski var mı?

✓ Acil çıkış yönlendirmeleri görünür mü?

ACİL ÇIKIŞ DENETİMİ

Kontrol edilecek başlıca kriterler:

• Kapılar kilitli mi?

• Panik bar sistemi çalışıyor mu?

• Kapılar kolay açılıyor mu?

• Çıkış önü boş mu?

• Acil aydınlatma çalışıyor mu?

• Çıkış levhaları okunabiliyor mu?

ACİL AYDINLATMA DENETİMİ

Denetimde şu kontroller yapılmalıdır:

• Elektrik kesildiğinde sistem devreye giriyor mu?

• Batarya süresi yeterli mi?

• Aydınlatma seviyesi yeterli mi?

• Acil çıkışlar görünür durumda mı?

Test sonuçları kayıt altına alınmalıdır.

YANGIN KAPILARI DENETİMİ

Kontrol kriterleri:

✓ Kendiliğinden kapanıyor mu?

✓ Takoz ile açık bırakılmış mı?

✓ Fitiller sağlam mı?

✓ Yangın dayanım etiketi mevcut mu?

✓ Cam bölümleri uygun mu?

✓ Kapanmayı engelleyen hasar var mı?

MERDİVENLERİN DENETİMİ

Merdivenlerde kontrol edilmesi gerekenler:

• Basamak bütünlüğü

• Kaymaz yüzey

• Korkuluklar

• Acil aydınlatma

• Yönlendirme levhaları

• Yangın yükü oluşturacak malzeme bulunmaması

TOPLANMA ALANLARI DENETİMİ

Toplanma alanları, tahliye sonrasında personelin güvenli şekilde bir araya gelmesini, sayım yapılmasını ve eksik kişilerin belirlenmesini sağlayan kritik alanlardır. Bu nedenle toplanma alanlarının yalnızca belirlenmiş olması yeterli değildir; uygunluğu ve kullanılabilirliği düzenli saha denetimleriyle kontrol edilmelidir.

Denetimlerde toplanma alanının yangın, patlama, duman, toksik gaz yayılımı, yapı çökmesi ve diğer ikincil tehlikelerden yeterli uzaklıkta olup olmadığı değerlendirilmelidir. Alanın kapasitesi, aynı anda bulunabilecek maksimum çalışan, ziyaretçi ve yüklenici sayısını güvenli şekilde karşılayabilecek düzeyde olmalıdır.

Toplanma alanına ulaşan güzergâhların açık ve güvenli olması; alanın araç trafiği, acil müdahale yolları, itfaiye konuşlanma noktaları ve ambulans güzergâhlarıyla çakışmaması kontrol edilmelidir. Özellikle endüstriyel ve kimyasal tesislerde rüzgâr yönü ve tehlikeli madde yayılım senaryoları dikkate alınarak alternatif toplanma alanlarının kullanılabilirliği de değerlendirilmelidir.

Denetim sırasında ayrıca toplanma alanı levhalarının görünürlüğü, gece aydınlatması, yönlendirme işaretleri, personel sayım sistemi, iletişim imkânları ve alan sorumlularının görevleri kontrol edilmelidir. Alanın araç parkı, malzeme depolama veya geçici çalışma amacıyla kullanılmasına izin verilmemelidir.

Tespit edilen uygunsuzluklar kayıt altına alınmalı, risk seviyesine göre önceliklendirilmeli ve gerekli düzeltici faaliyetler başlatılmalıdır. Toplanma alanlarının gerçek kullanılabilirliği ise düzenli tahliye tatbikatlarında test edilerek doğrulanmalıdır.

Amaç, toplanma alanının yalnızca tahliye planında gösterilen bir nokta değil, acil durum sırasında personel kontrolü ve hesap verebilirliğinin güvenli şekilde yürütülebildiği operasyonel bir alan olarak sürekli hazır tutulmasıdır.

PERSONEL GÖRÜŞMELERİ

Denetim sırasında rastgele seçilen çalışanlara şu sorular yöneltilebilir:

1. En yakın acil çıkış nerede?

2. Toplanma alanı nerede?

3. Alarm çalınca ilk ne yaparsınız?

4. Acil durum ekibinizi tanıyor musunuz?

5. Son tatbikat ne zaman yapıldı?

6. Yangın söndürücü kullanmayı biliyor musunuz?

Bu görüşmeler, eğitimlerin etkinliğini değerlendirmede önemli bir göstergedir.

RİSK PUANLAMA SİSTEMİ

Her uygunsuzluk aşağıdaki kriterlere göre puanlanabilir:

Risk SeviyesiPuanAçıklamaDüşük1İyileştirme önerilirOrta2Kısa sürede düzeltilmeliYüksek3Acil aksiyon gerektirirKritik4Faaliyet durdurulması değerlendirilmeli

Örnek:

• Çıkış levhasının eksik olması → Orta Risk

• Acil çıkış kapısının kilitli olması → Kritik Risk

UYGUNSUZLUK SINIFLANDIRMASI

A Sınıfı (Kritik)

• Acil çıkışların kilitli olması

• Kaçış yolunun tamamen kapalı olması

• Alarm sisteminin çalışmaması

• Yangın kapısının işlevsiz olması

Aksiyon: Derhal müdahale.

B Sınıfı (Yüksek)

• Acil aydınlatmanın arızalı olması

• Toplanma alanı işaretlerinin eksik olması

• Tatbikat yapılmaması

Aksiyon: 7 gün içinde düzeltme.

C Sınıfı (Orta)

• Eski tahliye krokileri

• Solmuş yönlendirme levhaları

• Eksik bilgilendirme panoları

Aksiyon: 30 gün içinde düzeltme.

DÜZELTİCİ FAALİYET TAKİBİ

Tahliye tatbikatları, saha denetimleri ve acil durum kontrolleri sonucunda belirlenen düzeltici faaliyetlerin yalnızca kayıt altına alınması yeterli değildir. Belirlenen aksiyonların tamamlanma durumu, termin tarihleri ve sahadaki etkinliği düzenli olarak takip edilmelidir.

Her düzeltici faaliyet için uygunsuzluk tanımı, risk seviyesi, alınması gereken aksiyon, sorumlu kişi veya birim, hedef tamamlanma tarihi ve mevcut durum açık şekilde belirlenmelidir. Kritik ve yüksek riskli uygunsuzluklar öncelikli olarak ele alınmalı, geciken faaliyetler ilgili yöneticilere raporlanmalıdır.

Faaliyet tamamlandığında yalnızca sistem üzerinde “kapalı” olarak işaretlenmesi yeterli kabul edilmemeli; yapılan düzeltmenin sahada uygulanıp uygulanmadığı kontrol edilmelidir. Gerekli durumlarda fotoğraf, saha kontrolü, doküman incelemesi veya tekrar tatbikatı ile etkinlik doğrulaması yapılmalıdır.

Takip sürecinde tekrar eden uygunsuzluklar ayrıca değerlendirilmelidir. Aynı problemin yeniden ortaya çıkması, uygulanan düzeltici faaliyetin yetersiz olduğunu veya kök nedenin doğru belirlenmediğini gösterebilir. Böyle durumlarda kök neden analizi yeniden gözden geçirilmeli ve ilave önlemler oluşturulmalıdır.

Etkili bir düzeltici faaliyet takip sistemi; Açık → Devam Ediyor → Tamamlandı → Etkinliği Doğrulandı → Kapatıldı aşamalarını izlemeli ve böylece tahliye güvenliğinin sürekli geliştirilmesini sağlamalıdır.

MADENLER İÇİN EK DENETİM KRİTERLERİ

Yeraltı madenlerinde ilave olarak şu hususlar kontrol edilmelidir:

• Kaçış odalarının çalışır durumda olması

• SCSR cihazlarının son kullanma tarihleri

• Gaz sensörlerinin kalibrasyonu

• Havalandırma yönlendirmeleri

• Acil haberleşme sistemi

• Yeraltı personel takip sistemi

• Alternatif galerilerin açıklığı

TÜNELLER İÇİN EK DENETİM KRİTERLERİ

Karayolu ve maden tünellerinde:

• Jet fan testleri

• CCTV kayıtları

• Acil telefonlar

• Yangın dolapları

• Hidrant basınç testleri

• Çapraz geçiş kapıları

• Duman tahliye sistemleri

• Acil anons sistemi periyodik olarak denetlenmelidir.

Genel Bilgiler

• Denetim Tarihi:

• Denetim Ekibi:

• Tesis:

• Bölüm:

• Hava Durumu:

• Katılan Personel:

Bulgular

NoBulgularRisk1Yangın kapısı takoz ile açık bırakılmışKritik2Toplanma alanı levhası eksikOrta3Acil çıkış yönlendirmesi yetersizOrta

Sonuç

Toplam uygunsuzluk: 3

Kritik: 1

Yüksek: 0

Orta: 2

DENETİM BAŞARI ENDEKSİ

Tahliye ve acil durum denetimlerinden elde edilen sonuçların yalnızca uygunsuzluk sayısı üzerinden değerlendirilmesi, tesisin genel performansını ortaya koymak için yeterli olmayabilir. Bu nedenle denetim sonuçları belirlenen kriterler doğrultusunda puanlanarak Denetim Başarı Endeksi oluşturulabilir.

Puanlama sisteminde; kaçış yolları, acil çıkışlar, yangın kapıları, yönlendirme sistemleri, acil aydınlatma, toplanma alanları, acil durum ekipmanları, dokümantasyon ve personel farkındalığı gibi temel başlıklar değerlendirilebilir. Tespit edilen uygunsuzlukların risk seviyesine göre farklı puan etkileri oluşturması, kritik eksikliklerin sonuçlara daha doğru yansıtılmasını sağlar.

Elde edilen toplam puan belirlenen performans aralıklarına göre sınıflandırılabilir. Örneğin yüksek puanlar güçlü tahliye ve acil durum performansını gösterirken, düşük puanlar iyileştirme veya acil düzeltici faaliyet gerektiren alanlara işaret edebilir.

Denetim Başarı Endeksi sayesinde farklı tesislerin, bölümlerin veya aynı tesisin farklı dönemlerdeki performansı karşılaştırılabilir. Böylece gelişim eğilimleri takip edilebilir, tekrar eden eksiklikler belirlenebilir ve iyileştirme çalışmalarının etkinliği ölçülebilir.

Amaç yalnızca yüksek bir denetim puanı elde etmek değil; tespit edilen riskleri azaltmak, uygunsuzlukların tekrarını önlemek ve tahliye güvenliği performansında sürekli iyileşme sağlamaktır.

BÖLÜM SONU DEĞERLENDİRMESİ

Tahliye sistemlerinin etkinliği, yalnızca proje aşamasındaki tasarıma değil; düzenli denetim, bakım ve sürekli iyileştirme süreçlerine bağlıdır. Denetimler sırasında elde edilen bulgular sistematik olarak analiz edilmeli, risk önceliklerine göre aksiyon planları hazırlanmalı ve bu aksiyonların uygulanması takip edilmelidir. Bu yaklaşım, hem mevzuata uyumu destekler hem de acil durumlarda çalışanların güvenliğini artırır.

BÖLÜM 14

KAPSAMLI VAKA ANALİZLERİ VE GERÇEK OLAYLARDAN ÇIKARILAN DERSLER

GİRİŞ

Yangın güvenliği mühendisliği yalnızca standartlardan, yönetmeliklerden ve hesaplamalardan oluşan teorik bir disiplin değildir. Gerçek olaylar, çoğu zaman tasarım aşamasında öngörülemeyen eksiklikleri ortaya çıkarır ve gelecekteki projeler için önemli dersler sunar.

Birçok büyük yangın ve patlama olayının ardından yapılan teknik incelemeler göstermektedir ki can kayıplarının önemli bir bölümü doğrudan alevlerden değil;

• geciken tahliye,

• yoğun duman,

• yanlış yönlendirme,

• kilitli çıkışlar,

• yetersiz eğitim,

• organizasyon eksiklikleri nedeniyle meydana gelmektedir.

Bu bölümde farklı sektörlerden seçilmiş önemli vakalar incelenecek ve her olay, tahliye mesafesi, ASET-RSET dengesi, insan davranışı, mühendislik tasarımı ve acil durum yönetimi açısından değerlendirilecektir.

VAKA ANALİZ METODOLOJİSİ

Bu kitapta yer alan tüm vakalar aşağıdaki sistematik yaklaşımla incelenmiştir:

1. Olayın genel tanımı

2. Tesis özellikleri

3. Olayın kronolojisi

4. Yangının gelişim süreci

5. Tahliye süreci

6. Acil durum müdahalesi

7. Teknik eksiklikler

8. Kök neden analizi

9. Öğrenilen dersler

10. Mühendislik önerileri

Bu yöntem, farklı olayların aynı kriterlerle karşılaştırılmasını sağlar.

VAKA 1 – GRENFELL TOWER (LONDRA, 2017)

Olay Özeti

24 katlı konut binasında başlayan mutfak yangını, dış cephe kaplama sistemi nedeniyle kısa sürede tüm binaya yayıldı.

Olayın Gelişimi

• Mutfakta başlayan yangın pencereyi kırarak dış cepheye ulaştı.

• Yanıcı dış cephe kaplaması nedeniyle alevler dikey olarak hızla yayıldı.

• Duman, üst katlara kısa sürede ulaştı.

• Birçok kişi tahliye kararını geç verdi.

Tahliye Açısından Değerlendirme

Olumlu Yönler:

• Alarm sistemi çalıştı.

• İtfaiye kısa sürede olay yerine ulaştı.

Olumsuz Yönler:

• Tek merdiven bulunması.

• Dış cephe kaplamasının yüksek yanıcılığı.

• "Yerinde Kal" stratejisinin yangının gelişimiyle uyumsuz hâle gelmesi.

• Sprinkler sisteminin bulunmaması.

Öğrenilen Dersler

• Cephe kaplama malzemeleri yangın performansı açısından dikkatle seçilmelidir.

• Tek kaçış merdiveni bulunan yüksek yapılarda risk analizleri düzenli olarak güncellenmelidir.

• Tahliye stratejileri, binanın gerçek yangın davranışına uygun olmalıdır.

VAKA 2 – STATION NIGHTCLUB (ABD, 2003)

Olay Özeti

Bir konser sırasında kullanılan piroteknik efektler, ses yalıtım malzemelerini tutuşturdu.

Yaklaşık 90 saniye içinde tüm salon yoğun dumanla doldu.

Temel Bulgular

• Çıkış kapıları yeterli kullanılmadı.

• İnsanların büyük bölümü girdikleri kapıya yöneldi.

• Alternatif çıkışlar boş kaldı.

• Yoğun duman görüşü tamamen kapattı.

Tahliye Analizi

Bu olay, insanların alışkanlık gereği bildikleri çıkışı tercih etme eğilimini açık şekilde göstermektedir.

Tahliye planları hazırlanırken bu davranış dikkate alınmalıdır.

VAKA 3 – KING'S CROSS METRO YANGINI (LONDRA, 1987)

Olay

Metro istasyonundaki ahşap yürüyen merdiven altında başlayan küçük yangın, kısa sürede "trench effect" olarak bilinen baca benzeri etki nedeniyle hızla büyüdü.

Teknik Bulgular

• Ahşap malzeme kullanımı.

• Yetersiz temizlik.

• Yanıcı atık birikimi.

• Havalandırmanın yangın davranışına etkisi.

Mühendislik Dersleri

• Yürüyen merdiven altları düzenli temizlenmelidir.

• Gizli boşluklar dikkate alınmalıdır.

• Küçük yangınlar hafife alınmamalıdır.

VAKA 4 – SOMA MADEN FACİASI (2014)

Olay Özeti

Yeraltı kömür işletmesinde meydana gelen yangın ve karbonmonoksit yayılımı sonucu çok sayıda çalışan yaşamını yitirdi.

Tahliye Açısından İnceleme

Yeraltı madenlerinde en büyük tehlike çoğu zaman alev değil;

• karbonmonoksit,

• oksijen azalması,

• duman,

• yön kaybıdır.

Kritik Bulgular

• Gaz yayılımı hızlı gelişti.

• Tahliye süreci karmaşık hâle geldi.

• Haberleşmede güçlükler yaşandı.

• Solunum koruyucu ekipmanların etkin kullanımı kritik önem taşıdı.

Mühendislik Açısından Dersler

• Kaçış odalarının sayısı ve konumu yeniden değerlendirilmelidir.

• Havalandırma senaryoları düzenli analiz edilmelidir.

• Gaz izleme sistemleri gerçek zamanlı çalışmalıdır.

VAKA 5 – BUNCEFIELD YAKIT DEPOSU PATLAMASI (İNGİLTERE, 2005)

Olay

Yakıt tankının taşması sonucu oluşan buhar bulutu tutuşmuş ve büyük çaplı patlama meydana gelmiştir.

Tahliye Açısından Bulgular

• İlk alarm ile patlama arasında sınırlı bir süre vardı.

• Çevredeki tesisler de etkilendi.

• İkincil tahliye bölgeleri oluşturuldu.

Teknik Dersler

• Yakıt depolarında yalnızca yangın değil, patlama senaryoları da planlanmalıdır.

• Toplanma alanları patlama etkisi dikkate alınarak seçilmelidir.

VAKA 6 – KAPALI OTOPARK ELEKTRİKLİ ARAÇ YANGINI

Senaryo

Şarj hâlindeki bir elektrikli araçta batarya kaynaklı termal kaçak (thermal runaway) gelişmiştir.

Yangın Davranışı

• Yüksek sıcaklık.

• Yoğun toksik gaz oluşumu.

• Yeniden alevlenme riski.

• Uzun süreli söndürme ihtiyacı.

Tahliye Açısından Sonuç

Elektrikli araç yangınlarında dumanın yayılımı çok hızlı olabileceğinden, kapalı otoparklarda duman tahliye sistemlerinin kapasitesi ve acil çıkışların erişilebilirliği kritik önem taşır.

İNSAN DAVRANIŞLARININ ORTAK ANALİZİ

İncelenen olaylarda aşağıdaki davranışlar ortak olarak gözlenmiştir. Bu bulgular, düzenli eğitim ve tatbikatların önemini ortaya koymaktadır.

ORTAK TEKNİK HATALAR

Gerçek olaylardan elde edilen ortak teknik eksiklikler şunlardır:

• Yetersiz çıkış kapasitesi,

• Kilitli veya engellenmiş acil çıkışlar,

• Duman kontrol sistemlerinin yetersizliği,

• Yangın kapılarının açık bırakılması,

• Yetersiz yönlendirme levhaları,

• Güncel olmayan tahliye planları,

• Tatbikat eksikliği,

• Acil durum ekiplerinin koordinasyon sorunları.

SONUÇ

Gerçek olayların analizi göstermektedir ki tahliye başarısı yalnızca bina tasarımına değil; mühendislik çözümleri, bakım faaliyetleri, çalışan eğitimi ve etkin acil durum organizasyonuna bağlıdır. Her olaydan çıkarılan dersler, gelecekte benzer kayıpların önlenmesi için önemli bir bilgi kaynağıdır. Bu nedenle vaka analizleri, tahliye planlarının hazırlanması ve güncellenmesi sürecinin ayrılmaz bir parçası olmalıdır.

BÖLÜM 15

İLERİ DÜZEY TAHLİYE MÜHENDİSLİĞİ VE PERFORMANSA DAYALI YANGIN TASARIMI

GİRİŞ

Klasik yangın güvenliği yaklaşımı, yönetmeliklerde belirtilen minimum şartların sağlanmasına dayanır. Kapı genişlikleri, kaçış mesafeleri, merdiven sayıları ve yangın dayanım süreleri gibi kriterler belirlenerek güvenliğin sağlanacağı varsayılır. Bu yöntem "preskriptif tasarım" olarak adlandırılır.

Ancak günümüzde;

• mega projeler,

• yeraltı madenleri,

• uzun karayolu tünelleri,

• havaalanları,

• stadyumlar,

• yüksek yapılar,

• endüstriyel proses tesisleri gibi karmaşık yapılarda yalnızca yönetmelik hükümlerine uymak yeterli olmayabilir. Bu nedenle Performansa Dayalı Yangın Tasarımı (Performance-Based Fire Design - PBFD) yaklaşımı geliştirilmiştir.

Bu yöntemde amaç, belirli kuralları uygulamak değil; yangın senaryolarını mühendislik hesapları ve simülasyonlarla analiz ederek insanların güvenli şekilde tahliye edilebildiğini kanıtlamaktır.

PERFORMANSA DAYALI YANGIN TASARIMI NEDİR?

Performansa dayalı tasarım, yapının gerçek kullanım şekli ve riskleri dikkate alınarak güvenlik hedeflerinin mühendislik yöntemleriyle doğrulandığı bir yaklaşımdır.

Temel hedefler şunlardır:

• Can güvenliğinin sağlanması,

• Yapısal stabilitenin korunması,

• Yangının yayılımının sınırlandırılması,

• İtfaiyenin güvenli müdahalesine olanak sağlanması,

• Çevresel etkinin azaltılması,

• İş sürekliliğinin korunması.

Bu yaklaşım, özellikle standart çözümlerin uygulanmasının mümkün olmadığı yapılarda büyük avantaj sağlar.

TASARIM SÜRECİ

Performansa dayalı bir çalışma aşağıdaki aşamalardan oluşur:

1. Yapının tanımlanması

2. Kullanım senaryolarının belirlenmesi

3. Yangın yükünün hesaplanması

4. Tasarım yangını senaryolarının oluşturulması

5. Duman hareketinin modellenmesi

6. Tahliye simülasyonlarının yapılması

7. ASET ve RSET karşılaştırması

8. Hassasiyet analizleri

9. Sonuçların doğrulanması

10. Nihai mühendislik raporunun hazırlanması

TASARIM YANGINI (DESIGN FIRE)

Her performans analizinin temelinde bir tasarım yangını bulunur.

Tasarım yangını belirlenirken şu parametreler dikkate alınır:

• Yakıt türü,

• Yangın yükü,

• Yangının büyüme hızı,

• Maksimum ısı yayılım hızı (Heat Release Rate - HRR),

• Duman üretim katsayısı,

• Toksik gaz oluşumu,

• Havalandırma koşulları.

Örneğin, bir yeraltı madeninde dizel yükleyici yangını ile bir veri merkezindeki kablo yangını aynı şekilde modellenemez.

ISI YAYILIM HIZI (HRR)

Yangının büyüklüğünü belirleyen en önemli parametrelerden biri Isı Yayılım Hızı (Heat Release Rate - HRR)'dır.

Birim: kW (kilowatt) veya MW (megawatt)

HRR değeri arttıkça sıcaklık yükselir, duman üretimi hızlanır ve kullanılabilir tahliye süresi azalır.

YANGIN GELİŞİM EĞRİLERİ

Yangınlar genellikle dört evrede incelenir:

1. Başlangıç (Ignition)

2. Büyüme (Growth)

3. Tam gelişmiş yangın (Fully Developed Fire)

4. Sönme (Decay)

Mühendislik analizlerinde en sık kullanılan model t² (t-square) yangın eğrisidir.

Buna göre yangının büyüme hızı;

• Yavaş,

• Orta,

• Hızlı,

• Çok hızlı olarak sınıflandırılır.

CFD TABANLI DUMAN MODELLEMESİ

CFD (Computational Fluid Dynamics), yangın sırasında sıcak gazların ve dumanın hareketini matematiksel olarak hesaplayan yöntemdir.

Bu analizlerde şu sorulara cevap aranır:

• Duman hangi yöne ilerleyecek?

• Hangi bölgelerde sıcaklık artacak?

• Görüş mesafesi ne zaman kritik seviyeye düşecek?

• Toksik gazlar nasıl yayılacak?

CFD analizleri özellikle aşağıdaki yapılarda tercih edilir:

• Tüneller,

• Havaalanları,

• Alışveriş merkezleri,

• Atriumlu binalar,

• Yeraltı madenleri.

FIRE DYNAMICS SIMULATOR (FDS)

FDS, yangın modellemesi için dünyada en yaygın kullanılan açık kaynaklı yazılımlardan biridir.

FDS ile analiz edilebilen başlıca parametreler:

• Sıcaklık dağılımı,

• Duman hareketi,

• Görüş mesafesi,

• Isı akısı,

• Karbonmonoksit yoğunluğu,

• Oksijen seviyesi,

• Duman tabakası yüksekliği.

Elde edilen sonuçlar, tahliye güvenliğinin değerlendirilmesinde kullanılır.

TAHLİYE SİMÜLASYONU

Yangın modellemesi ile birlikte tahliye simülasyonu da yapılmalıdır.

Bu amaçla kullanılan yazılımlar:

• Pathfinder,

• buildingEXODUS,

• MassMotion,

• STEPS.

Bu yazılımlar;

• kişi hareketlerini,

• hız değişimlerini,

• kapı kapasitelerini,

• darboğaz oluşumunu,

• engelli bireylerin tahliyesini modelleyebilir.

FDS VE PATHFINDER ENTEGRASYONU

Modern mühendislik projelerinde yangın modeli ile tahliye modeli birlikte değerlendirilir.

Süreç şu şekilde ilerler:

• Yangın Senaryosu

• FDS Analizi

• Duman ve Sıcaklık Sonuçları

• Pathfinder Tahliye Modeli

• ASET/ RSET Karşılaştırması

• Mühendislik Değerlendirmesi

Bu entegrasyon, insanların hangi zaman aralığında güvenli şekilde tahliye olabileceğini daha gerçekçi biçimde göstermeye yardımcı olur.

HASSASİYET ANALİZİ

Gerçek olaylarda tüm değişkenler kesin olarak bilinemez.

Bu nedenle farklı senaryolar oluşturulur.

Örneğin;

• Alarm 30 saniye geç verilirse ne olur?

• Bir çıkış kapısı kullanılamaz hâle gelirse ne olur?

• Duman tahliye fanı çalışmazsa ne olur?

• Personel sayısı %25 artarsa sonuç değişir mi?

Bu analizler, sistemin farklı koşullardaki dayanıklılığını değerlendirmeye yardımcı olur.

BELİRSİZLİK ANALİZİ

Yangın güvenliği hesaplarında aşağıdaki değişkenler belirsizlik oluşturabilir:

• İnsan davranışları,

• Yangının büyüme hızı,

• Duman üretim katsayısı,

• Kapı kullanım oranı,

• Alarm gecikmesi,

• Hava akımı.

Bu nedenle tek bir senaryo yerine farklı olasılıkların birlikte değerlendirilmesi önerilir.

YERALTI MADENLERİNDE PERFORMANS ANALİZİ

Yeraltı madenlerinde performans esaslı tasarım yapılırken aşağıdaki unsurlar birlikte değerlendirilmelidir:

• Ana ve tali havalandırma devreleri,

• Dizel ekipman yangınları,

• Konveyör bant yangınları,

• Patlatma sonrası gaz oluşumu,

• Kaçış odalarının kapasitesi,

• SCSR kullanım süresi,

• Personel takip sistemi,

• Alternatif kaçış galerileri.

Bu analizlerde, dumanın havalandırma yönüne bağlı hareketi ve kaçış yollarının kullanılabilirliği kritik öneme sahiptir.

TÜNELLERDE PERFORMANS ESASLI TASARIM

Uzun karayolu ve demiryolu tünellerinde değerlendirilmesi gereken başlıca kriterler:

• Kritik hava hızı,

• Jet fan performansı,

• Çapraz geçiş aralıkları,

• Acil çıkış erişim süresi,

• Duman tabakası yüksekliği,

• Araç yoğunluğu,

• Ağır vasıta oranı.

Bu parametreler, yangın senaryolarına göre birlikte analiz edilmelidir.

PERFORMANS RAPORU İÇERİĞİ

Profesyonel bir performansa dayalı yangın mühendisliği raporu aşağıdaki bölümlerden oluşmalıdır:

1. Proje tanımı

2. Mevzuat ve standartlar

3. Tasarım hedefleri

4. Risk değerlendirmesi

5. Yangın senaryoları

6. Yangın modelleme sonuçları

7. Tahliye simülasyonu sonuçları

8. ASET–RSET karşılaştırmaları

9. Hassasiyet analizleri

10. Sonuç ve öneriler

PERFORMANS ESASLI TASARIMIN AVANTAJLARI

Bu yaklaşımın başlıca avantajları şunlardır:

• Yapıya özgü çözümler geliştirilmesini sağlar.

• Gereksiz yatırımları azaltabilir.

• Güvenlik seviyesini sayısal olarak değerlendirmeye olanak tanır.

• Karmaşık yapılarda daha gerçekçi analiz yapılmasını sağlar.

• Alternatif tasarım çözümlerinin karşılaştırılmasına imkân verir.

SINIRLILIKLAR

Performansa dayalı tasarımın bazı sınırlamaları da bulunmaktadır:

• Doğru giriş verilerine ihtiyaç duyar.

• Model sonuçları kullanılan varsayımlara bağlıdır.

• Uzmanlık gerektirir.

• Hesaplama süresi uzun olabilir.

• Sonuçların mühendislik bakış açısıyla yorumlanması gerekir.

Bu nedenle simülasyon sonuçları tek başına yeterli görülmemeli; saha gözlemleri, deneysel veriler ve mühendislik değerlendirmeleriyle birlikte ele alınmalıdır.

BÖLÜM SONU DEĞERLENDİRMESİ

Performansa dayalı yangın tasarımı, günümüzün karmaşık yapı ve tesislerinde güvenli tahliye stratejilerinin geliştirilmesinde önemli bir araçtır. Yangın dinamiği modellemeleri, tahliye simülasyonları ve hassasiyet analizleri sayesinde yalnızca yönetmeliklere uygunluk değil, gerçek koşullarda can güvenliğinin sağlanıp sağlanamayacağı da değerlendirilebilir. Bu yaklaşım, özellikle madenler, tüneller ve yüksek riskli endüstriyel tesislerde daha güvenilir mühendislik kararları alınmasına katkı sağlar.

BÖLÜM 16

YERALTI MADENLERİNDE TAHLİYE MESAFESİ HESAPLAMALARI VE TASARIM KRİTERLERİ

GİRİŞ

Yeraltı maden işletmeleri, tahliye planlaması açısından yeryüzündeki yapılardan tamamen farklı karakteristiklere sahiptir. Bir ofis binasında veya endüstriyel tesiste personel genellikle birkaç dakika içerisinde açık havaya ulaşabilirken, yeraltı madenlerinde çalışanlar yüzlerce hatta binlerce metre uzunluğundaki galeriler boyunca hareket etmek zorundadır.

Bu nedenle yeraltı tahliye mühendisliği yalnızca "kaçış mesafesi" üzerine kurulamaz. Aynı zamanda;

• havalandırma sistemi,

• yangın senaryosu,

• gaz yayılımı,

• oksijen seviyesi,

• SCSR kapasitesi,

• kaçış odalarının konumu,

• alternatif kaçış yolları,

• personel yoğunluğu,

• araç trafiği birlikte değerlendirilmelidir.

Yeraltı madenlerinde temel amaç, çalışanların güvenli atmosfere ulaşmasını sağlamak veya bu mümkün değilse kaçış odalarında güvenli şekilde yaşamlarını sürdürebilecekleri korunaklı alanlara ulaşmalarını temin etmektir.

YERALTI TAHLİYESİNİN TEMEL PRENSİPLERİ

Yeraltı tahliyesi aşağıdaki temel prensiplere dayanır:

1. Tehlikeyi erken tespit etmek.

2. Personeli hızlı şekilde bilgilendirmek.

3. Güvenli kaçış yönünü belirlemek.

4. Temiz hava yönüne hareket etmek.

5. Gerektiğinde SCSR kullanmak.

6. Alternatif galerileri değerlendirmek.

7. Kaçış odalarına güvenli ulaşımı sağlamak.

8. Tüm personelin sayımını gerçekleştirmek.

Bu süreçlerin herhangi birinde yaşanacak aksama, tahliye süresini uzatabilir ve risk seviyesini artırabilir.

YERALTI MADENLERİNDE BAŞLICA TAHLİYE SENARYOLARI

Tahliye planları hazırlanırken aşağıdaki senaryolar ayrı ayrı değerlendirilmelidir:

Yangın Senaryoları

• Dizel LHD yangını

• Kamyon yangını

• Jumbo yangını

• Akü odası yangını

• Elektrik panosu yangını

• Konveyör bant yangını

• Yakıt deposu yangını

Gaz Senaryoları

• Karbonmonoksit yayılımı

• NOx oluşumu

• Patlatma gazları

• Metan sızıntısı

• H₂S oluşumu

Jeoteknik Senaryolar

• Kaya düşmesi

• Galeri göçüğü

• Şaft çökmesi

• Su baskını

• Çamur akması

Her senaryo için farklı tahliye rotaları belirlenmelidir.

TAHLİYE MESAFESİNİ ETKİLEYEN FAKTÖRLER

Tahliye mesafesi yalnızca başlangıç noktası ile acil çıkış arasındaki fiziksel uzaklıktan ibaret değildir. Bir yapının kullanım amacı, mimari özellikleri, yangın güvenlik sistemleri, kullanıcı profili ve kaçış yollarının düzeni, kabul edilebilir tahliye mesafesinin ve gerçek kaçış performansının belirlenmesinde önemli rol oynar.

Tahliye mesafesini etkileyen temel faktörlerin başında yapının kullanım sınıfı ve tehlike seviyesi gelir. Ofis, hastane, okul, üretim tesisi, depo, maden veya kimyasal tesis gibi farklı kullanım alanlarında kullanıcıların hareket kabiliyeti, yangın yükü ve olayın gelişme hızı farklılık gösterebilir. Bu nedenle aynı tahliye mesafesi her yapı için aynı risk seviyesini ifade etmez.

Yangın algılama ve alarm sistemleri de tahliye performansını doğrudan etkiler. Yangının erken algılanması ve kullanıcıların hızlı şekilde uyarılması, tahliyenin daha erken başlamasını sağlar. Benzer şekilde otomatik sprinkler sistemleri, duman kontrolü ve yangın bölümlendirmesi gibi koruyucu sistemler yangının gelişimini ve insanların kaçış yollarını kullanabileceği süreyi etkileyebilir.

Kaçış yollarının geometrisi ve fiziksel durumu tahliye mesafesi değerlendirmesinin önemli bir parçasıdır. Koridorların genişliği, merdivenler, kapılar, yön değişiklikleri, çıkmaz koridorlar ve ortak kaçış yolları insanların güvenli çıkışa ulaşmasını doğrudan etkiler. Kuş uçuşu olarak kısa görünen bir mesafe, gerçek yürüyüş güzergâhında çok daha uzun olabilir.

Kullanıcı sayısı ve insan yoğunluğu da dikkate alınmalıdır. Yoğunluğun artması özellikle kapılar, merdivenler ve dar koridorlarda yığılmalara neden olarak tahliye süresini uzatabilir. Yaşlılar, yaralılar, çocuklar veya hareket kabiliyeti kısıtlı kişiler bulunan yapılarda tahliye koşulları ayrıca değerlendirilmelidir.

Endüstriyel tesislerde ise makine yerleşimleri, geçici depolamalar, araç yolları, proses ekipmanları ve değişen saha koşulları gerçek tahliye güzergâhını etkileyebilir. Bu nedenle proje üzerinde hesaplanan mesafeler mutlaka saha koşullarıyla karşılaştırılmalıdır.

Duman, sıcaklık, toksik gazlar ve görüş mesafesinin azalması gibi yangın ve acil durum koşulları da kullanılabilir tahliye güzergâhını değiştirebilir. Özellikle kimyasal tesisler, tüneller ve yeraltı madenlerinde en kısa güzergâh her zaman en güvenli güzergâh olmayabilir.

Sonuç olarak tahliye mesafesi değerlendirilirken mesafe, yapı özellikleri, kullanıcı profili, yangın güvenlik sistemleri, kaçış yolu kapasitesi ve olay senaryosu birlikte ele alınmalıdır. Amaç yalnızca çıkışa olan uzaklığı belirlemek değil, insanların gerçek bir acil durumda güvenli alana ulaşabileceği uygulanabilir bir tahliye sistemi oluşturmaktır.

YÜRÜYÜŞ HIZLARI

Yeraltı madenlerinde tahliye sırasında yürüyüş hızları, yüzey tesislerindeki normal yürüme koşullarından önemli ölçüde farklılık gösterebilir. Galeri eğimleri, bozuk veya kaygan zeminler, düşük görüş mesafesi, dar geçişler, su birikintileri, ekipman ve araç trafiği gibi saha koşulları personelin hareket hızını doğrudan etkiler.

Acil durum sırasında duman, yüksek sıcaklık, gaz konsantrasyonu, stres ve görüş kaybı hareket hızının daha da azalmasına neden olabilir. Bunun yanında çalışanların kişisel koruyucu donanım taşıması, solunum koruyucu veya SCSR kullanması, fiziksel yorgunluk ve uzun kaçış mesafeleri tahliye süresini artırabilir.

Galeri eğimi de önemli bir faktördür. Dik rampalarda yukarı yönde hareket fiziksel eforu artırırken, aşağı yönde hareket sırasında kayma ve düşme riski oluşabilir. Merdivenler, geçiş kapıları, havalandırma kapıları ve dar bağlantı galerileri de güzergâh boyunca farklı yürüyüş hızlarının oluşmasına neden olabilir.

Bu nedenle yeraltı tahliye hesaplarında yalnızca standart veya teorik yürüyüş hızlarının kullanılması yeterli değildir. Gerçek saha koşulları, çalışan profili, güzergâh özellikleri ve acil durum senaryosu dikkate alınarak gerçekçi yürüyüş hızları belirlenmelidir.

Tatbikatlarda farklı güzergâhlardan elde edilen gerçek yürüyüş sürelerinin kayıt altına alınması, tahliye hesaplarının doğrulanmasında önemli bir veri kaynağıdır. Böylece teorik tahliye süreleri saha performansıyla karşılaştırılabilir ve özellikle uzun yeraltı kaçış güzergâhlarında daha gerçekçi tahliye senaryoları oluşturulabilir.

Temel amaç, “normal koşullarda kişi ne kadar hızlı yürür?” sorusundan ziyade, “gerçek bir yeraltı acil durumunda, mevcut çevresel ve fiziksel koşullar altında kişi güvenli bölgeye ne kadar sürede ulaşabilir?” sorusuna cevap verebilmektir.

SCSR (SELF-CONTAINED SELF-RESCUER)

SCSR cihazları, yeraltı tahliyesinin en kritik ekipmanlarından biridir.

Görevleri:

• Karbonmonoksitten korunmak,

• Solunabilir hava sağlamak,

• Tahliye için zaman kazandırmak.

Ancak SCSR cihazları sonsuz süreyle koruma sağlamaz.

Bu nedenle kaçış mesafeleri, cihazın güvenli çalışma süresi dikkate alınarak planlanmalıdır.

SCSR KAPASİTESİ İLE KAÇIŞ MESAFESİ İLİŞKİSİ

Örnek:

SCSR çalışma süresi, 60 dakika

Gerçek yürüyüş hızı, 0,75 m/sn

Teorik maksimum mesafe: 0,75 x 3600 = 2700 metre

Ancak mühendislik tasarımında;

• stres,

• eğim,

• duman,

• yön bulma,

• duraksamalar,

• kapı geçişleri nedeniyle güvenlik katsayısı uygulanmalıdır.

Bu nedenle teorik mesafenin tamamı kullanılmamalıdır.

GÜVENLİK KATSAYISI

Yeraltı tahliye hesaplarında önerilen güvenlik katsayısı: 0,60–0,75

Örnek: Teorik mesafe 2700 metre, Güvenlik katsayısı 0,70,

Güvenli tasarım mesafesi: 2700 x 0,70= 1890 metre

Bu yaklaşım, beklenmeyen gecikmelere karşı emniyet payı sağlar.

KAÇIŞ ODALARININ KONUMLANDIRILMASI

Kaçış odaları aşağıdaki kriterlere göre yerleştirilmelidir:

• Personel yoğunluğu,

• Üretim bölgeleri,

• Havalandırma devresi,

• Yangın yükü,

• Galeri uzunlukları,

• Alternatif kaçış yolları.

Amaç, herhangi bir personelin güvenli yürüyüş mesafesi içinde bir kaçış odasına ulaşabilmesidir.

TEMİZ HAVA İSTASYONLARI

Temiz hava istasyonları;

• SCSR değişimi,

• Solunum desteği,

• Haberleşme,

• Dinlenme,

• Yönlendirme amacıyla kullanılabilir.

Bu istasyonların yer seçimi, havalandırma sisteminin yönü dikkate alınarak yapılmalıdır.

HAVALANDIRMA VE TAHLİYE

Yangın sırasında havalandırma sistemi tahliye stratejisini doğrudan etkiler.

Aşağıdaki durumlar analiz edilmelidir:

• Ana fan çalışıyor mu?

• Yardımcı fan devrede mi?

• Duman hangi yönde ilerliyor?

• Temiz hava yönü değişti mi?

• Geri akış oluşuyor mu?

Bu soruların yanıtı, personelin hangi galeriden tahliye edileceğini belirler.

ALTERNATİF KAÇIŞ YOLLARI

Her yeraltı üretim alanı için en az iki bağımsız kaçış seçeneği değerlendirilmelidir.

Alternatif yollar;

• ortak risklerden etkilenmemeli,

• aynı yangın bölgesinden geçmemeli,

• havalandırma açısından güvenli olmalıdır.

Alternatif güzergâhların kullanılabilirliği düzenli olarak kontrol edilmelidir.

PERSONEL TAKİP SİSTEMLERİ

Modern yeraltı işletmelerinde personelin konumu gerçek zamanlı olarak izlenebilir.

Kullanılan sistemler:

• RFID tabanlı takip,

• Wi-Fi tabanlı sistemler,

• Leaky feeder haberleşme,

• Bluetooth beacon çözümleri,

• UWB (Ultra Wideband) sistemleri.

Bu sistemler, acil durumda içeride kalan personelin yerinin belirlenmesini kolaylaştırır.

YERALTI MADENLERİNDE SIK KARŞILAŞILAN HATALAR

Denetimlerde en sık rastlanan eksiklikler şunlardır:

• Kaçış yollarında malzeme depolanması,

• SCSR eğitimlerinin yetersiz olması,

• Kaçış odalarının kapasitesinin aşılması,

• Havalandırma yönlerinin personele öğretilmemesi,

• Güncel olmayan yeraltı tahliye haritaları,

• Alternatif galerilerin kapalı olması,

• Acil haberleşme sistemlerinin düzenli test edilmemesi,

• Tatbikatların yalnızca gündüz vardiyasında yapılması.

BÖLÜM SONU DEĞERLENDİRMESİ

Yeraltı madenlerinde tahliye mühendisliği; yalnızca mesafe hesabı değil, havalandırma, yangın dinamiği, gaz yayılımı, insan davranışı ve acil durum organizasyonunun birlikte ele alındığı disiplinler arası bir çalışmadır. Güvenli tahliye için kaçış yollarının sürekliliği, SCSR kapasitesi, kaçış odalarının doğru konumlandırılması ve düzenli tatbikatlar kritik öneme sahiptir. Performans esaslı hesaplamalar ve saha doğrulamaları ile desteklenen tahliye planları, gerçek acil durumlarda can güvenliğinin sağlanmasına önemli katkı sağlar.

BÖLÜM 17

KARAYOLU TÜNELLERİ, METRO TÜNELLERİ VE YERALTI ULAŞIM SİSTEMLERİNDE TAHLİYE MÜHENDİSLİĞİ

GİRİŞ

Karayolu ve metro tünelleri, yangın güvenliği açısından en karmaşık yapılardan biridir. Açık alanlarda meydana gelen bir yangında sıcak gazlar atmosferde hızla dağılırken, tünellerde duman ve sıcak gazlar uzun süre yapı içerisinde kalır. Bu durum, tahliye süresini doğrudan etkiler ve can güvenliği açısından kritik riskler oluşturur.

Tünel yangınlarında ölüm nedenleri incelendiğinde, vakaların büyük bölümünde ölümün doğrudan alevlerden değil; karbonmonoksit zehirlenmesi, görüş kaybı, yüksek sıcaklık, yön kaybı ve geciken tahliye nedeniyle gerçekleştiği görülmektedir.

Bu nedenle tünel tahliye mühendisliği yalnızca çıkış mesafesi hesaplarından ibaret değildir. Aynı zamanda;

• duman kontrol sistemleri,

• havalandırma stratejileri,

• acil çıkış tasarımı,

• insan davranışı,

• araç yoğunluğu,

• ağır vasıta oranı,

• yangın yükü,

• kurtarma ekiplerinin erişim süresi bir bütün olarak değerlendirilmelidir.

TÜNEL TÜRLERİ

Tahliye tasarımında ilk adımlardan biri, değerlendirilen tünelin tipinin, kullanım amacının ve yapısal özelliklerinin doğru şekilde belirlenmesidir. Çünkü tünelin uzunluğu, geometrisi, trafik veya çalışma düzeni, havalandırma sistemi ve kullanıcı profili tahliye stratejisini doğrudan etkiler.

Tüneller kullanım amaçlarına göre genel olarak karayolu tünelleri, demiryolu ve metro tünelleri, yeraltı maden tünelleri, yaya tünelleri ve teknik/servis tünelleri şeklinde sınıflandırılabilir. Her tünel türünde oluşabilecek acil durum senaryoları ve tahliye ihtiyaçları farklıdır.

Karayolu tünellerinde araç yangınları, trafik kazaları ve yoğun duman oluşumu ön plana çıkarken; demiryolu ve metro tünellerinde çok sayıda yolcunun sınırlı alan içerisinde tahliye edilmesi gerekebilir. Yeraltı maden tünellerinde ise uzun kaçış mesafeleri, havalandırma yönü, gaz riski, duman hareketi, SCSR kullanımı ve temiz hava bölgelerine ulaşım kritik önem taşır.

Tüneller ayrıca tek tüplü, çift tüplü, tek yönlü veya çift yönlü olarak tasarlanabilir. Çift tüplü sistemlerde tüpler arasındaki çapraz geçişler alternatif tahliye imkânı sağlayabilirken, tek tüplü sistemlerde güvenli kaçış güzergâhlarının oluşturulması daha farklı çözümler gerektirebilir.

Bu nedenle tahliye planlamasına başlamadan önce tünelin türü, uzunluğu, eğimi, kesiti, çıkış noktaları, çapraz geçişleri, havalandırma sistemi, kullanıcı sayısı ve olası yangın senaryoları birlikte değerlendirilmelidir. Tünelin özellikleri doğru tanımlanmadan etkili ve güvenilir bir tahliye stratejisi oluşturulamaz.

Tek Tüplü Tüneller

Her iki trafik yönü aynı tüp içerisindedir.

Avantajları:

• Daha düşük yapım maliyeti

• Daha az altyapı ihtiyacı

Dezavantajları:

• Yangın sırasında iki yönlü trafik etkilenir.

• Tahliye seçenekleri sınırlıdır.

• Duman kontrolü daha zordur.

Çift Tüplü Tüneller

Her trafik yönü ayrı tüptedir.

Avantajları:

• Daha güvenli tahliye

• Çapraz geçiş (Cross Passage) imkânı

• Daha etkili duman yönetimi

Dezavantajları:

• Daha yüksek yatırım maliyeti

• Daha fazla işletme ekipmanı

TÜNEL YANGINLARININ ÖZELLİKLERİ

Kapalı bir hacimde meydana gelen yangınlar aşağıdaki nedenlerle çok daha tehlikelidir:

• Sıcak gazların tünel içerisinde hapsolması,

• Duman tabakasının hızla oluşması,

• Görüş mesafesinin kısa sürede azalması,

• Havalandırma akımının yangın davranışını değiştirmesi,

• Tahliye yönünün duman hareketine bağlı olması.

Bu nedenle tünel yangınları, bina yangınlarından farklı mühendislik yaklaşımları gerektirir.

TASARIM YANGINI

Tünellerde yangın güvenliği ve tahliye planlamasının temel unsurlarından biri tasarım yangınının (Design Fire) doğru belirlenmesidir. Tasarım yangını, tünelde meydana gelebilecek olası bir yangının büyüklüğünü, gelişimini ve oluşturacağı ısı ile duman miktarını temsil eden mühendislik senaryosudur.

Tasarım yangını belirlenirken tüneli kullanan araç türleri ve trafik yapısı dikkate alınmalıdır. Binek araç, otobüs, ağır yük aracı veya tehlikeli madde taşıyan bir aracın oluşturabileceği yangın yükü ve yangının gelişme karakteristiği aynı değildir. Özellikle ağır taşıtların bulunduğu tünellerde yakıt miktarı ve taşınan yük nedeniyle daha yüksek ısı açığa çıkma hızlarının ve uzun süreli yangınların oluşabileceği senaryolar değerlendirilmelidir.

Belirlenen tasarım yangını; ısı açığa çıkma hızı (HRR), yangının büyüme hızı, duman üretimi, sıcaklık dağılımı, görüş mesafesi ve toksik gaz oluşumu gibi parametrelerin değerlendirilmesinde kullanılır. Bu veriler, yangının tünel içerisindeki insanlara ve yapısal sistemlere oluşturabileceği etkilerin öngörülmesine yardımcı olur.

Tünel havalandırma ve duman kontrol sistemleri de tasarım yangını senaryolarına göre değerlendirilmelidir. Jet fanların veya diğer mekanik havalandırma sistemlerinin kapasitesi, dumanın hareket yönü ve tahliye güzergâhlarının korunması birlikte ele alınmalıdır. Amaç yalnızca dumanı tünelden uzaklaştırmak değil, tahliye edilen kişilerin kullanacağı güzergâhlarda mümkün olduğunca yaşanabilir koşulları korumaktır.

Tasarım yangını aynı zamanda acil çıkışların, çapraz geçişlerin, tahliye sürelerinin ve müdahale stratejilerinin değerlendirilmesinde önemli bir girdidir. Yangının farklı noktalarda meydana geldiği senaryolar analiz edilerek kullanıcıların güvenli bölgeye ulaşma imkânı ve müdahale ekiplerinin tünele erişim koşulları değerlendirilmelidir.

Sonuç olarak tasarım yangını yalnızca teorik bir yangın büyüklüğü olarak görülmemelidir. Araç türü, yangın yükü, tünel geometrisi, havalandırma sistemi, duman hareketi ve tahliye koşulları birlikte değerlendirilerek gerçekçi yangın senaryoları oluşturulmalı; tünelin yangın güvenliği ve tahliye stratejisi bu senaryolar üzerinden doğrulanmalıdır.

KRİTİK HAVA HIZI (CRITICAL VELOCITY)

Kritik hava hızı, yangın sırasında oluşan sıcak dumanın yangının ters yönüne yayılmasını önlemek için gerekli minimum hava hızıdır.

Bu hızın altında çalışılması durumunda:

• Duman geri tabakalaşması (backlayering) oluşabilir.

• Tahliye yönü dumanla dolabilir.

• Görüş mesafesi hızla azalabilir.

Kritik hava hızı; yangının büyüklüğü, tünel kesiti ve eğim gibi birçok değişkene bağlıdır.

BACKLAYERING (GERİ TABAKALAŞMA)

Backlayering, sıcak dumanın havalandırma yönünün tersine ilerlemesi olayıdır.

Sonuçları:

• Kaçış yollarının dumanla dolması,

• Tahliye süresinin uzaması,

• İtfaiyenin müdahalesinin zorlaşması,

• Görüş kaybı.

Bu nedenle jet fan sistemleri kritik hava hızını sağlayacak şekilde tasarlanmalıdır.

JET FAN SİSTEMLERİ

Jet fanlar;

• Dumanı kontrol etmek,

• Tahliye yönünü korumak,

• İtfaiyenin güvenli yaklaşmasını sağlamak

amacıyla kullanılır.

Jet fanların yerleşimi belirlenirken şu kriterler dikkate alınmalıdır:

• Tünel uzunluğu,

• Eğim,

• Trafik yoğunluğu,

• Yangın senaryosu,

• Tünel kesiti,

• Fan kapasitesi.

ÇAPRAZ GEÇİŞLER (CROSS PASSAGES)

Çift tüplü tünellerde en önemli tahliye elemanlarından biri çapraz geçişlerdir.

Görevleri:

• İnsanların güvenli tüpe geçmesini sağlamak,

• Kurtarma ekiplerinin erişimini kolaylaştırmak,

• Duman etkisinden uzak güvenli bölge oluşturmak.

Çapraz geçişlerin aralıkları, tünelin kullanım amacı, uzunluğu ve risk analizine göre belirlenmelidir.

ACİL KAÇIŞ KAPILARI

Tünel tahliye kapılarında aşağıdaki özellikler bulunmalıdır:

• Yangına dayanıklı yapı,

• Kolay açılabilir mekanizma,

• Acil aydınlatma,

• Fosforlu yönlendirme,

• Duman sızdırmazlık özellikleri.

Kapılar tahliye yönünde kolayca açılabilmeli ve kilitli olmamalıdır.

ACİL AYDINLATMA

Elektrik kesintisi durumunda acil aydınlatma sistemleri devreye girmelidir.

Aydınlatmanın amaçları:

• Kaçış yönünü göstermek,

• Engelleri görünür kılmak,

• Panik oluşumunu azaltmak.

Uzun tünellerde yönlendirme işaretleri düzenli aralıklarla tekrarlanmalıdır.

DUMAN TABAKASI YÜKSEKLİĞİ

Tahliye sırasında güvenli hareket için belirli bir görüş mesafesi ve solunabilir hava tabakası korunmalıdır.

Duman tabakasının aşağı doğru ilerlemesi;

• görüş mesafesini azaltır,

• sıcaklık etkisini artırır,

• toksik gaz maruziyetini yükseltir.

Bu nedenle duman tahliye sistemlerinin performansı düzenli olarak test edilmelidir.

METRO TÜNELLERİ

Metro sistemlerinde tahliye stratejileri farklılık gösterir.

Temel riskler:

• Yolcu yoğunluğu,

• Elektrik enerjisi,

• Dar platformlar,

• Tren içerisinde mahsur kalma,

• Dumanın istasyonlara yayılması.

Metro tahliye planlarında;

• trenin güvenli durdurulması,

• enerji kesilmesi,

• yolcu yönlendirmesi,

• platform tahliyesi birlikte planlanmalıdır.

ACİL DURUM HABERLEŞMESİ

Tünellerde haberleşme sistemleri aşağıdaki bileşenlerden oluşmalıdır:

• SCADA sistemi,

• CCTV,

• Acil telefonlar,

• Telsiz haberleşmesi,

• Anons sistemi,

• Değişken mesaj işaretleri (VMS).

Bu sistemlerin düzenli bakım ve testleri yapılmalıdır.

TÜNEL TAHLİYESİNDE İNSAN DAVRANIŞLARI

Araştırmalar, sürücülerin ilk anda araçlarını terk etmek istemediğini göstermektedir.

Sık gözlenen davranışlar:

• Aracı kurtarmaya çalışma,

• Bagaj alma,

• Telefonla görüntü çekme,

• Trafiğin açılmasını bekleme,

• Diğer sürücüleri takip etme.

Bu nedenle sesli anonslar ve yönlendirme levhaları açık, anlaşılır ve gecikmeden kullanılmalıdır.

TATBİKAT SENARYOSU ÖRNEĞİ

Senaryo: 2.800 metre uzunluğundaki karayolu tünelinde yanıcı yük taşıyan bir kamyonun lastik bölümünde yangın başlamıştır.

Tatbikat Hedefleri:

• Alarmın verilme süresini ölçmek,

• Trafiğin durdurulma süresini değerlendirmek,

• Yolcuların çapraz geçişe ulaşma süresini belirlemek,

• Jet fanların senaryoya uygun çalışmasını doğrulamak,

• Haberleşme sistemlerini test etmek,

• İtfaiye ve sağlık ekiplerinin koordinasyonunu gözlemlemek.

BÖLÜM SONU DEĞERLENDİRMESİ

Karayolu ve metro tünellerinde tahliye mühendisliği; yangın dinamiği, havalandırma, insan davranışı ve acil durum yönetiminin birlikte ele alındığı çok disiplinli bir alandır. Başarılı bir tahliye sistemi; doğru tasarlanmış çapraz geçişler, etkili duman kontrolü, güvenilir haberleşme altyapısı ve düzenli tatbikatlarla desteklenmelidir. Performansa dayalı analizler ve saha doğrulamaları, tünel kullanıcılarının güvenliğini artırmada önemli rol oynar.

BÖLÜM 18

TAHLİYE MESAFESİ HESAPLAMALARINDA KULLANILAN MATEMATİKSEL MODELLER, FORMÜLLER VE MÜHENDİSLİK HESAPLARI

GİRİŞ

Tahliye mühendisliği, yalnızca yönetmeliklerde belirtilen mesafe sınırlarının kontrol edilmesinden ibaret değildir. Modern yangın güvenliği yaklaşımı, insanların yapıdan güvenli şekilde çıkıp çıkamayacağını matematiksel modeller, istatistiksel analizler ve bilgisayar simülasyonları ile doğrulamayı amaçlar.

Bu bölümde tahliye mühendisliğinde kullanılan temel hesap yöntemleri ayrıntılı olarak incelenecek, her formülün uygulama alanı açıklanacak ve örnek hesaplamalarla desteklenecektir.

Bu bölümün sonunda okuyucu;

• tahliye sürelerini hesaplayabilecek,

• kişi akış analizleri yapabilecek,

• kapı ve merdiven kapasitelerini değerlendirebilecek,

• ASET-RSET hesaplarını oluşturabilecek,

• tahliye projelerinde kullanılan mühendislik formüllerini uygulayabilecek düzeye ulaşacaktır.

TAHLİYE HESAPLARININ TEMEL PARAMETRELERİ

Tahliye hesaplamaları, kişilerin bulundukları ortamdan güvenli bir alana ulaşabilmeleri için gereken mesafe, süre, hareket hızı, kişi sayısı, insan akışı, yoğunluk ve kullanılabilir geçiş genişliği gibi temel değişkenlerin birlikte değerlendirilmesine dayanır.

Tahliye analizlerinde kullanılan temel parametreler aşağıdaki gibidir:

Parametre Sembol Birim

Mesafe L metre (m)

Zaman t saniye (s)

Hız v metre/saniye (m/s)

Kişi Sayısı N kişi

Akış Q kişi/saniye (kişi/s)

Yoğunluk D kişi/metrekare (kişi/m²)

Genişlik W metre (m)

Bu parametreler birbirinden bağımsız değildir. Tahliye sırasında kişi yoğunluğunun artması hareket hızını azaltabilir, geçiş alanının kullanılabilir genişliği kişi akış kapasitesini doğrudan etkileyebilir ve güzergâhın uzunluğu tahliye için gerekli toplam sürenin artmasına neden olabilir. Bu nedenle tahliye hesabında yalnızca mesafe veya yürüme süresinin değerlendirilmesi yeterli değildir.

Temel yaklaşımda mesafe, hız ve zaman arasındaki ilişki: L = v × t

şeklinde ifade edilir. Buradan hareketle tahliye için gerekli hareket süresi, t = L / v olarak hesaplanabilir.

Kişi akışı ise belirli bir noktadan veya geçiş alanından birim zamanda geçen kişi sayısını ifade eder: Q = N / t

Tahliye güzergâhlarında kapılar, koridorlar, merdivenler ve diğer dar geçiş noktaları kullanılabilir genişliği sınırlandırarak toplam tahliye süresini etkileyebilir. Bu nedenle N, Q, D ve W parametreleri, özellikle yüksek kullanıcı yüküne sahip yapılarda tahliye kapasitesinin değerlendirilmesinde birlikte ele alınmalıdır.

Sonuç olarak profesyonel bir tahliye hesabı yalnızca “çıkışa olan mesafenin ölçülmesi” değildir. Tahliye performansı; mesafe, zaman, hız, kişi sayısı, akış, yoğunluk ve geçiş genişliğinin birbirleri üzerindeki etkilerinin birlikte analiz edilmesiyle belirlenir.

TEMEL HIZ DENKLEMİ

Burada:

• v: Yürüme hızı (m/sn)

• L: Kat edilen mesafe (m)

• t: Geçen süre (sn)

Bu denklemden hareketle tahliye süresi şu şekilde hesaplanır: t=Lvt=\frac{L}{v}t=vL​

Örnek

Kaçış mesafesi: 120 metre

Yürüme hızı: 1,20 m/sn

Tahliye süresi: t=1201.20=100 saniyet=\frac{120}{1.20}=100 \text{ saniye}t=1.20120​=100 saniye

GERÇEK YÜRÜME MESAFESİ

Gerçek yürüyüş mesafesi hiçbir zaman kuş uçuşu hesaplanmaz.

Aşağıdaki elemanların tamamı hesaba katılır:

• Koridorlar

• Dönüşler

• Merdivenler

• Rampalar

• Kapılar

• Platform geçişleri

• Galeri bağlantıları

KİŞİ AKIŞI (FLOW RATE)

Bir çıkıştan belirli sürede geçen kişi sayısına kişi akışı denir.

Temel denklem: Q=NtQ=\frac{N}{t}Q=tN​

Burada;

• Q: Kişi akışı

• N: Kişi sayısı

• t: Geçen süre

Örnek

120 kişi, 2 dakikada çıkış yapmıştır.

Q=120120=1 kis¸i/snQ=\frac{120}{120}=1 \text{ kişi/sn}Q=120120​=1 kisi/sn

ÖZGÜL AKIŞ (SPECIFIC FLOW)

Çıkış genişliği dikkate alınarak hesaplanır.

q=QWq=\frac{Q}{W}q=WQ​

Burada;

• q: kişi/sn/metre

• Q: kişi/sn

• W: çıkış genişliği

Bu değer, farklı kapı genişliklerinin karşılaştırılmasında kullanılır.

KİŞİ YOĞUNLUĞU

Yoğunluk aşağıdaki denklemle hesaplanır.

D=NAD=\frac{N}{A}D=AN​

Burada;

• D: kişi/m²

• N: kişi

• A: alan

Örnek

Alan 320 m², Personel 160 kişi

D=160320=0,50 kis¸i/m²D=\frac{160}{320}=0,50 \text{ kişi/m²}D=320160​=0,50 kis¸​i/m²

YOĞUNLUĞUN YÜRÜME HIZINA ETKİSİ

İnsan yoğunluğu arttıkça yürüyüş hızı doğrusal olmayan şekilde azalır.

Bu nedenle kişi yoğunluğu, tahliye analizlerinin en kritik girdilerinden biridir.

KAPI KAPASİTESİ HESABI

Kapı kapasitesi aşağıdaki faktörlere bağlıdır:

• Genişlik,

• İnsan yoğunluğu,

• Akış düzeni,

• Panik seviyesi.

MERDİVEN KAPASİTESİ

Merdivenlerde akış;

• basamak yüksekliği,

• genişlik,

• eğim,

• korkuluk düzeni gibi unsurlardan etkilenir.

İniş sırasında ortalama hız genellikle düz zemine göre %20–30 daha düşüktür.

RSET HESABI

Genel denklem:

RSET=talgılama+tkarar+thareket+tbekleme

ASET HESABI

ASET;

• sıcaklık,

• CO seviyesi,

• görüş,

• radyasyon,

• oksijen gibi sınır değerlerin aşılmasına kadar geçen süredir.

GÜVENLİK KRİTERİ

Temel mühendislik koşulu:

ASET>RSETASET > RSETASET>RSET

Örnek: ASET 7 dakika, RSET 5 dakika

Güvenlik payı: 2 dakika

Bu pay, beklenmeyen gecikmelere karşı önemli bir emniyet marjı sağlar.

YANGIN BÜYÜME MODELİ (t² FIRE)

Yangının büyümesi çoğu mühendislik analizinde t² modeli ile temsil edilir.

Genel ifade: Q=αt2Q=\alpha t^2Q=αt2

Burada;

• Q: Isı yayılım hızı (kW)

• α: Yangın büyüme katsayısı

• t: Süre

Yangının büyüme katsayısı; yakıtın cinsine ve yangının gelişim hızına göre değişir.

GÜVENLİK KATSAYILARI

Gerçek mühendislik hesaplarında belirsizlikler nedeniyle güvenlik katsayıları kullanılır.

Bu yaklaşım, hesapların gerçek saha koşullarını daha iyi temsil etmesini sağlar.

ÖRNEK MÜHENDİSLİK HESABI

Senaryo:

• Personel: 220 kişi

• Kaçış mesafesi: 82 m

• Ortalama hız: 1,10 m/sn

• Kapı genişliği: 1,80 m

• Alarm süresi: 25 sn

• Karar süresi: 55 sn

Hareket Süresi

82/1,10=74,5 sn82 / 1,10 = 74,5 \text{ sn}82/1,10=74,5 sn

Kapı Bekleme Süresi

Yaklaşık 48 sn

Toplam

Alarm 25 sn, Karar 55 sn, Hareket 75 sn, Bekleme 48 sn= 203 saniye = 3 dakika 23 saniye

Yangın modellemesinde ASET 6 dakika 40 saniye

Sonuç: Tahliye güvenlidir.

BÖLÜM SONU DEĞERLENDİRMESİ

Tahliye mühendisliği hesaplamaları, yapıların güvenliğinin nicel olarak değerlendirilmesini sağlar. Ancak hesaplamaların güvenilirliği, kullanılan verilerin doğruluğuna ve yapılan varsayımların gerçekçi olmasına bağlıdır. Bu nedenle matematiksel modeller; saha ölçümleri, tatbikat sonuçları ve yangın modellemeleri ile birlikte değerlendirilmelidir. Böylece hem mevzuata uygun hem de gerçek koşullarda uygulanabilir tahliye çözümleri geliştirilebilir.

BÖLÜM 19

TAHLİYE MESAFESİ HESAPLAMA YAZILIMLARI, DİJİTAL ARAÇLAR VE YAPAY ZEKÂ DESTEKLİ ANALİZ SİSTEMLERİ

GİRİŞ

Yangın güvenliği ve tahliye mühendisliği, son yirmi yılda önemli bir dijital dönüşüm yaşamıştır. Geçmişte tahliye hesaplamaları büyük ölçüde manuel yöntemlerle, iki boyutlu planlar üzerinde gerçekleştirilirken; günümüzde üç boyutlu modelleme, hesaplamalı akışkanlar dinamiği (CFD), bina bilgi modellemesi (BIM), gerçek zamanlı konum belirleme sistemleri (RTLS), yapay zekâ ve dijital ikiz teknolojileri sayesinde çok daha kapsamlı analizler yapılabilmektedir.

Modern mühendislik yaklaşımında amaç yalnızca yönetmelik şartlarını karşılamak değil, olası yangın senaryolarını gerçekçi biçimde modelleyerek insanların güvenli tahliyesini sayısal olarak doğrulamaktır.

DİJİTAL TAHLİYE MÜHENDİSLİĞİ

Dijital tahliye mühendisliği; yapı geometrisi, insan davranışı, yangın dinamiği ve acil durum organizasyonunun bilgisayar ortamında birlikte analiz edilmesini sağlayan disiplinler arası bir yaklaşımdır.

Başlıca bileşenleri şunlardır:

• Üç boyutlu bina modelleri,

• Yangın simülasyonları,

• Duman hareketi analizleri,

• Kişi hareket simülasyonları,

• Sensör verileri,

• Yapay zekâ tabanlı karar destek sistemleri.

AUTOCAD İLE TAHLİYE MESAFESİ ÖLÇÜMÜ

AutoCAD, tahliye projelerinin hazırlanmasında en yaygın kullanılan iki boyutlu çizim yazılımlarından biridir.

Tahliye mesafesi ölçülürken aşağıdaki kurallara uyulmalıdır:

• Ölçüm gerçek yürüme güzergâhı boyunca yapılmalıdır.

• Duvar içinden veya mobilyalar üzerinden ölçüm yapılmamalıdır.

• Kapılar açık kabul edilerek geçiş noktaları esas alınmalıdır.

• Merdivenler yatay izdüşüm yerine gerçek yürüyüş güzergâhına göre değerlendirilmelidir.

Ölçüm Sırası

1. Başlangıç noktası seçilir.

2. Kaçış rotası belirlenir.

3. Polyline oluşturulur.

4. Toplam uzunluk hesaplanır.

5. Yönetmelik sınırları ile karşılaştırılır.

BIM (BUILDING INFORMATION MODELING)

BIM, yalnızca üç boyutlu çizim değil; yapıya ait tüm teknik bilgilerin tek model üzerinde yönetildiği bir sistemdir.

Tahliye planlamasında BIM ile aşağıdaki analizler gerçekleştirilebilir:

• Kapı genişlikleri,

• Koridor uzunlukları,

• Yangın bölmeleri,

• Duman kontrol bölgeleri,

• İnsan yoğunluğu,

• Acil çıkış dağılımı.

BIM tabanlı modeller sayesinde tasarım değişikliklerinin tahliye üzerindeki etkisi hızlı şekilde değerlendirilebilir.

REVIT TABANLI TAHLİYE ANALİZİ

Revit modeli üzerinden;

• çıkış kapıları,

• kat yükleri,

• kullanım sınıfları,

• kaçış yolları,

• yangın dayanım sınıfları doğrudan analiz edilebilir.

Revit modelleri, tahliye simülasyonu yazılımlarına veri aktarımı için de kullanılmaktadır.

PATHFINDER

Pathfinder, dünyanın en yaygın kullanılan tahliye simülasyonu yazılımlarından biridir.

Yazılım aşağıdaki analizleri gerçekleştirebilir:

• Bireysel kişi hareketleri,

• Grup davranışları,

• Engelli tahliyesi,

• Merdiven akışları,

• Kuyruk oluşumu,

• Darboğaz analizi,

• Kat bazlı tahliye,

• Çok katlı bina senaryoları.

PATHFINDER ÇALIŞMA PRENSİBİ

Model oluşturulurken aşağıdaki bilgiler girilir:

Yapı Bilgileri

• Kat planları

• Kapılar

• Merdivenler

• Asansörler

• Koridorlar

İnsan Parametreleri

• Boy

• Omuz genişliği

• Hareket hızı

• Yaş

• Hareket kabiliyeti

• Engellilik durumu

Senaryo Bilgileri

• Yangının başladığı nokta

• Alarm süresi

• Kullanılamayan çıkışlar

• Duman etkisi

Bu bilgiler doğrultusunda yazılım, tahliye sürecini zaman ekseninde simüle eder.

FIRE DYNAMICS SIMULATOR (FDS)

FDS, yangın davranışını fiziksel temellere dayalı olarak hesaplayan CFD tabanlı bir yazılımdır.

Analiz edilebilen başlıca parametreler:

• Alev gelişimi,

• Sıcaklık dağılımı,

• Karbonmonoksit yoğunluğu,

• Oksijen seviyesi,

• Duman tabakası yüksekliği,

• Isı akısı,

• Görüş mesafesi.

Bu veriler, tahliye simülasyonları ile birlikte değerlendirilir.

PYROSIM

PyroSim, FDS için grafik arayüz sağlayan profesyonel bir modelleme yazılımıdır.

Avantajları:

• Üç boyutlu model oluşturma,

• Malzeme tanımlama,

• Yangın senaryosu hazırlama,

• Mesh kontrolü,

• Sonuçların görselleştirilmesi.

PyroSim, özellikle büyük ve karmaşık yapılarda modelleme süresini önemli ölçüde azaltır.

FDS + PATHFINDER ENTEGRASYONU

Modern projelerde yangın modeli ile tahliye modeli birlikte çalıştırılır.

İş akışı:

• Bina Modeli

• Yangın Senaryosu

• FDS Analizi

• Pathfinder Tahliye Simülasyonu

• ASET-RSET Değerlendirmesi

• Nihai Yangın Güvenliği Raporu

Bu yöntem, farklı yangın senaryolarında tahliye performansının karşılaştırılmasına olanak tanır.

DİJİTAL İKİZ (DIGITAL TWIN)

Dijital ikiz; fiziksel bir tesisin gerçek zamanlı çalışan sanal modelidir.

Sistem;

• sensörlerden,

• kameralardan,

• yangın alarm sisteminden,

• bina otomasyonundan,

• personel takip sistemlerinden veri alarak sürekli güncellenir.

Bu sayede acil durum sırasında mevcut koşullar dijital ortamda izlenebilir ve farklı müdahale senaryoları değerlendirilebilir.

GERÇEK ZAMANLI PERSONEL TAKİP SİSTEMLERİ (RTLS)

RTLS sistemleri, personelin anlık konumunu belirlemek amacıyla kullanılır.

Yaygın teknolojiler:

• RFID,

• Bluetooth Low Energy (BLE),

• Ultra Wideband (UWB),

• Wi-Fi tabanlı konumlama,

• GPS (açık alanlar için).

Yeraltı madenlerinde ise Leaky Feeder ve hibrit RTLS çözümleri tercih edilmektedir.

IoT TABANLI ACİL DURUM YÖNETİMİ

Nesnelerin İnterneti (IoT) teknolojileri sayesinde aşağıdaki veriler anlık olarak izlenebilir:

• Sıcaklık,

• Duman yoğunluğu,

• Karbonmonoksit,

• Oksijen,

• Basınç,

• Fan çalışma durumu,

• Yangın kapılarının konumu,

• Acil çıkışların açık/kapalı durumu.

Bu bilgiler acil durum yönetim merkezine iletilerek daha hızlı karar alınmasına yardımcı olur.

YAPAY ZEKÂ DESTEKLİ TAHLİYE YÖNETİMİ

Yapay zekâ sistemleri büyük veri kümelerini analiz ederek tahliye süreçlerini optimize edebilir.

Başlıca kullanım alanları:

• Risk tahmini,

• Dinamik kaçış rotası önerileri,

• Yoğunluk analizi,

• Kamera görüntülerinden kişi sayımı,

• Anormal davranışların tespiti,

• Yangın gelişiminin tahmini,

• Tahliye sürelerinin öngörülmesi.

Bu sistemler karar vericilere destek sağlar; ancak nihai karar yetkili ekipler tarafından verilmelidir.

COĞRAFİ BİLGİ SİSTEMLERİ (GIS)

Büyük kampüsler, organize sanayi bölgeleri ve maden sahalarında GIS tabanlı analizler önemli avantajlar sunar.

GIS ile;

• toplanma alanları,

• yol ağları,

• hidrant konumları,

• acil müdahale güzergâhları,

• risk bölgeleri harita üzerinde birlikte değerlendirilebilir.

BULUT TABANLI TAHLİYE YÖNETİMİ

Bulut altyapısı kullanan sistemler sayesinde;

• tahliye planları,

• güncel kat planları,

• personel listeleri,

• tatbikat kayıtları,

• denetim raporları tek merkezden yönetilebilir ve yetkili ekipler tarafından uzaktan erişilebilir.

DİJİTAL SİSTEMLERİN SINIRLILIKLARI

Her ne kadar dijital teknolojiler önemli avantajlar sağlasa da aşağıdaki sınırlılıklar göz önünde bulundurulmalıdır:

• Elektrik kesintileri,

• Ağ bağlantısı sorunları,

• Sensör arızaları,

• Hatalı veri girişi,

• Siber güvenlik riskleri,

• Modelleme varsayımlarının gerçek koşulları tam yansıtmaması.

Bu nedenle dijital çözümler, saha uygulamaları ve düzenli tatbikatlarla desteklenmelidir.

GELECEK EĞİLİMLERİ

Tahliye mühendisliğinde önümüzdeki yıllarda aşağıdaki teknolojilerin yaygınlaşması beklenmektedir:

• Yapay zekâ destekli gerçek zamanlı tahliye yönlendirmesi,

• Artırılmış gerçeklik (AR) ile acil durum rehberliği,

• Otonom kurtarma robotları,

• Drone destekli iç mekân keşif sistemleri,

• Dijital ikiz tabanlı sürekli risk analizi,

• Akıllı bina otomasyon sistemleri ile entegre tahliye yönetimi.

BÖLÜM SONU DEĞERLENDİRMESİ

Dijital araçlar ve yapay zekâ destekli sistemler, tahliye mühendisliğinde karar verme süreçlerini önemli ölçüde geliştirmektedir. Ancak bu teknolojiler, doğru tasarım, düzenli bakım, güncel veri ve eğitimli personel ile birlikte kullanıldığında gerçek fayda sağlar. En güvenilir tahliye sistemi; mühendislik hesapları, saha doğrulamaları, tatbikatlar ve dijital analizlerin birlikte değerlendirildiği bütüncül bir yaklaşımla oluşturulur.
