SAPAN KİLİTLERİ (SHACKLE) VE GÜVENLİ KALDIRMA OPERASYONLARI
Doğru Sapan Kilidi, Güvenli Kaldırmanın Temelidir
Sapan kilitleri (Shackle), kaldırma ekipmanları arasında yük ile sapan, halat, zincir veya kaldırma aparatları arasında güvenli bağlantıyı sağlayan en önemli bağlantı elemanlarından biridir. Vinç operasyonları, rigging çalışmaları, liman faaliyetleri, madencilik, inşaat ve endüstriyel kaldırma işlemlerinde yaygın olarak kullanılmaktadır.
Yanlış tipte sapan kilidi seçimi, kapasite dışı kullanım veya yetersiz kontrol; yükün düşmesine, ekipman hasarına ve ölümcül iş kazalarına neden olabilir. Bu nedenle her kaldırma operasyonunda kullanılacak sapan kilidi; yükün ağırlığına, çalışma şekline ve kullanım amacına uygun olarak seçilmeli, her kullanım öncesinde dikkatle kontrol edilmelidir.

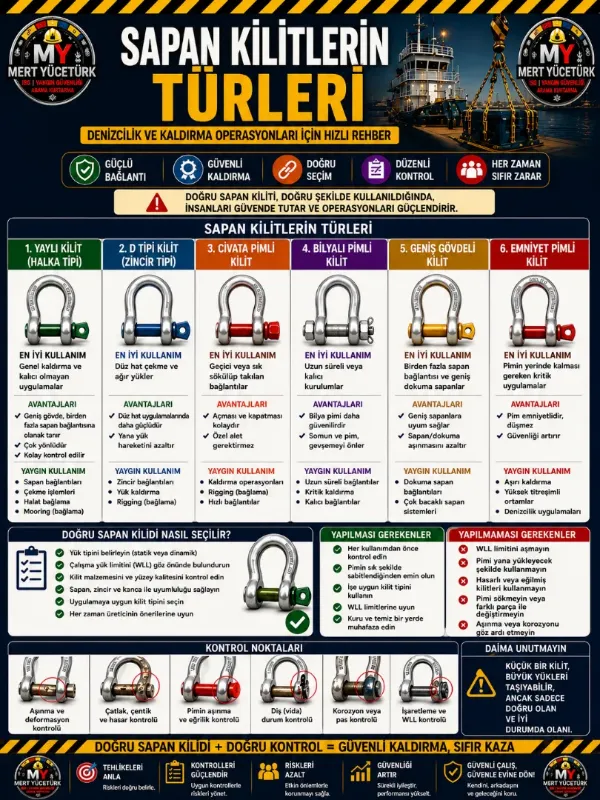

Sapan Kilitlerinin Başlıca Türleri
Kaldırma operasyonlarında farklı ihtiyaçlara göre çeşitli sapan kilidi tipleri kullanılmaktadır.
Yaylı (Halka) Kilit
Genel kaldırma ve kalıcı olmayan bağlantılar için tercih edilir.
Kullanım Alanları:
Genel kaldırma işleri
Halat bağlantıları
Geçici bağlantılar
Mooring uygulamaları
D Tipi (Zincir Tipi) Kilit
Doğrusal yük taşıyan bağlantılar için uygundur.
Avantajları:
Daha yüksek taşıma dayanımı
Zincir bağlantılarında güvenli kullanım
Yan yük oluşumunu azaltır
Cıvata Pimli Kilit
Sık sökülüp takılan bağlantılar için tasarlanmıştır.
Tercih Edildiği Yerler:
Rigging operasyonları
Mobil vinç uygulamaları
Geçici kaldırma bağlantıları
Bilyalı Pimli Kilit
Titreşimli çalışma ortamlarında emniyet sağlar.
Avantajları:
Pim gevşeme riskini azaltır.
Uzun süreli bağlantılar için uygundur.
Kritik kaldırmalarda güvenli kullanım sunar.
Geniş Gövdeli Kilit
Birden fazla sapanın aynı noktaya bağlanacağı uygulamalarda kullanılır.
Avantajları:
Dokuma sapanlara zarar vermez.
Yük dağılımını iyileştirir.
Çok bacaklı sapan sistemleri için uygundur.
Emniyet Pimli Kilit
En yüksek güvenlik gerektiren kaldırma operasyonlarında tercih edilir.
Özellikleri:
Pimin istem dışı çıkmasını önler.
Ağır hizmet uygulamalarında güvenilir kullanım sağlar.
Denizcilik ve uzun süreli kaldırma operasyonlarında yaygın olarak kullanılır.
Doğru Sapan Kilidi Nasıl Seçilir?
Güvenli kaldırma için aşağıdaki kriterler mutlaka değerlendirilmelidir:
Yükün ağırlığı ve ağırlık merkezi
Statik veya dinamik yük durumu
Çalışma Yük Limiti (WLL)
Sapan tipi ile uyumluluk
Pim çapı ve bağlantı ölçüleri
Kullanım ortamı (nem, kimyasal, sıcaklık vb.)
Üretici talimatları ve standartlar
Hiçbir zaman kapasitesi bilinmeyen veya işaretsiz bağlantı elemanları kullanılmamalıdır.
Kullanım Öncesi Kontrol Edilmesi Gerekenler
Her kaldırma operasyonundan önce sapan kilitleri dikkatlice kontrol edilmelidir.
Kontrol edilmesi gereken başlıca hususlar:
Gövdede çatlak, eğilme veya deformasyon bulunmaması
Pim dişlerinin sağlam olması
Pimde aşınma veya eğrilik olmaması
Korozyon ve pas kontrolü
WLL (Çalışma Yük Limiti) işaretlemesinin okunabilir olması
Üretici marka ve seri bilgilerinin görülebilmesi
Pim ve gövdenin aynı üreticiye ait olması
Hasarlı veya üzerinde kapasite bilgisi bulunmayan sapan kilitleri kesinlikle kullanılmamalıdır.
Yapılması Gerekenler
Güvenli kaldırma operasyonları için aşağıdaki kurallara uyulmalıdır:
Her kullanımdan önce görsel kontrol yapın.
Yük kapasitesini (WLL) aşmayın.
Yüke uygun sapan kilidi seçin.
Pimin tam sıkıldığından emin olun.
Yükü dengeli kaldırın.
Kuru, temiz ve uygun koşullarda muhafaza edin.
Periyodik kontrolleri kayıt altına alın.
Sadece sertifikalı ve standartlara uygun ekipman kullanın.
Kaçınılması Gereken Hatalar
Saha denetimlerinde en sık karşılaşılan uygunsuzluklar şunlardır:
WLL kapasitesinin aşılması
Yan yük altında kullanım
Eğilmiş veya çatlamış kilitlerin kullanılması
Farklı üreticilere ait pim ve gövdelerin birlikte kullanılması
Pimin tam sıkılmadan kaldırma yapılması
Kaynak veya taşlama ile onarım yapılması
Korozyonlu ekipmanların kullanılmaya devam edilmesi
Periyodik kontrolü yapılmamış ekipmanların kullanılması
Bu hatalar, yükün aniden serbest kalmasına ve ciddi iş kazalarına yol açabilir.
Sonuç
Sapan kilitleri küçük boyutlu olmalarına rağmen kaldırma operasyonlarının en kritik güvenlik bileşenlerinden biridir. Doğru tipte sapan kilidinin seçilmesi, Çalışma Yük Limitine (WLL) uygun kullanılması, düzenli kontrol edilmesi ve hasarlı ekipmanların derhal kullanım dışı bırakılması; güvenli kaldırma operasyonlarının temel şartıdır.
Unutmayın:
En güçlü kaldırma sistemi, en zayıf bağlantı elemanı kadar güvenlidir.
Doğru Sapan Kilidi • Doğru Kontrol • Güvenli Kaldırma • Sıfır Kaza
